Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S304P-Z10, 4P char. Z 10A, 25kA AC

Kod produktu:	ABB0604316
Producent:	ABB
Numer Katalogowy:	2CDS384001R0428
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	10A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	25kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S304P-Z16, 4P char. Z 16A, 25kA AC

Kod produktu:	ABB0604317
Producent:	ABB
Numer Katalogowy:	2CDS384001R0468
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	25kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S304P-Z20, 4P char. Z 20A, 25kA AC

Kod produktu:	ABB0604318
Producent:	ABB
Numer Katalogowy:	2CDS384001R0488
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	20A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	25kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S304P-Z25, 4P char. Z 25A, 25kA AC

Kod produktu:	ABB0604319
Producent:	ABB
Numer Katalogowy:	2CDS384001R0518
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	25kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S304P-Z32, 4P char. Z 32A, 25kA AC

Kod produktu:	ABB0604320
Producent:	ABB
Numer Katalogowy:	2CDS384001R0538
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	32A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	20kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S304P-Z40, 4P char. Z 40A, 25kA AC

Kod produktu:	ABB0604321
Producent:	ABB
Numer Katalogowy:	2CDS384001R0558
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	25kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S304P-Z50, 4P char. Z 50A, 25kA AC

Kod produktu:	ABB0604322
Producent:	ABB
Numer Katalogowy:	2CDS384001R0578
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	15kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S304P-Z63, 4P char. Z 63A, 25kA AC

Kod produktu:	ABB0604323
Producent:	ABB
Numer Katalogowy:	2CDS384001R0608
Seria:	S300P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S300P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	4P
Masa:	0.496kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	15kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	25kA

Wyłącznik nadprądowy S201P-C63, 1P char. C 63A, 15kA AC

Kod produktu:	ABB0605026
Producent:	ABB
Numer Katalogowy:	2CDS281001R0634
Seria:	S200P

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200P
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	1P
Masa:	0.14kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	15kA

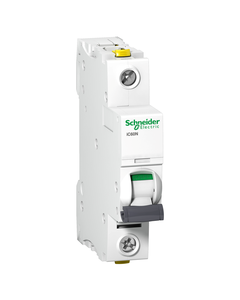

Wyłącznik nadprądowy iC60N-B1A-1P, 1P char. B 1A, 6kA AC

Kod produktu:	SCH0600100
Producent:	Schneider Electric
Numer Katalogowy:	A9F03101
Seria:	iC60N

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	iC60N
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	500V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA
