Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S201M-D40, 1P char. D 40A, 10kA AC

Kod produktu:	ABB0601325
Producent:	ABB
Numer Katalogowy:	2CDS271001R0401
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

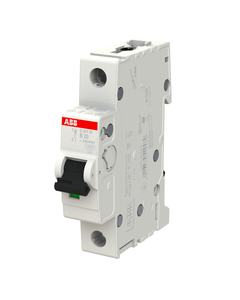

Wyłącznik nadprądowy S201M-D50, 1P char. D 50A, 10kA AC

Kod produktu:	ABB0601326
Producent:	ABB
Numer Katalogowy:	2CDS271001R0501
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-D63, 1P char. D 63A, 10kA AC

Kod produktu:	ABB0601327
Producent:	ABB
Numer Katalogowy:	2CDS271001R0631
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-K4, 1P char. K 4A, 10kA AC

Kod produktu:	ABB0601340
Producent:	ABB
Numer Katalogowy:	2CDS271001R0337
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	4A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-K6, 1P char. K 6A, 10kA AC

Kod produktu:	ABB0601341
Producent:	ABB
Numer Katalogowy:	2CDS271001R0377
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-K8, 1P char. K 8A, 10kA AC

Kod produktu:	ABB0601342
Producent:	ABB
Numer Katalogowy:	2CDS271001R0407
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	8A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-K16, 1P char. K 16A, 10kA AC

Kod produktu:	ABB0601346
Producent:	ABB
Numer Katalogowy:	2CDS271001R0467
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-K25, 1P char. K 25A, 10kA AC

Kod produktu:	ABB0601348
Producent:	ABB
Numer Katalogowy:	2CDS271001R0517
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-K40, 1P char. K 40A, 10kA AC

Kod produktu:	ABB0601349
Producent:	ABB
Numer Katalogowy:	2CDS271001R0557
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S201M-Z1, 1P char. Z 1A, 10kA AC

Kod produktu:	ABB0601351
Producent:	ABB
Numer Katalogowy:	2CDS271001R0218
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	1A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA
