Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S204M-C40, 4P char. C 40A, 10kA AC

Kod produktu:	ABB0601586
Producent:	ABB
Numer Katalogowy:	2CDS274001R0404
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-C50, 4P char. C 50A, 10kA AC

Kod produktu:	ABB0601588
Producent:	ABB
Numer Katalogowy:	2CDS274001R0504
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

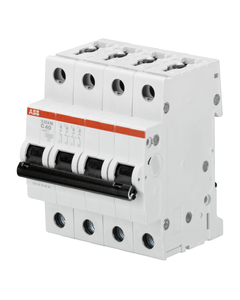

Wyłącznik nadprądowy S204M-C63, 4P char. C 63A, 10kA AC

Kod produktu:	ABB0601590
Producent:	ABB
Numer Katalogowy:	2CDS274001R0634
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-D0,5, 4P char. D 0.5A, 10kA AC

Kod produktu:	ABB0601592
Producent:	ABB
Numer Katalogowy:	2CDS274001R0981
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	0.5A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-D1, 4P char. D 1A, 10kA AC

Kod produktu:	ABB0601594
Producent:	ABB
Numer Katalogowy:	2CDS274001R0011
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-D1,6, 4P char. D 1.6A, 10kA AC

Kod produktu:	ABB0601596
Producent:	ABB
Numer Katalogowy:	2CDS274001R0971
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1.6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-D3, 4P char. D 3A, 10kA AC

Kod produktu:	ABB0601598
Producent:	ABB
Numer Katalogowy:	2CDS274001R0031
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	3A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-D4, 4P char. D 4A, 10kA AC

Kod produktu:	ABB0601600
Producent:	ABB
Numer Katalogowy:	2CDS274001R0041
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	4A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-D6, 4P char. D 6A, 10kA AC

Kod produktu:	ABB0601602
Producent:	ABB
Numer Katalogowy:	2CDS274001R0061
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S204M-D8, 4P char. D 8A, 10kA AC

Kod produktu:	ABB0601604
Producent:	ABB
Numer Katalogowy:	2CDS274001R0081
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	8A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA
