Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S203M-B50, 3P char. B 50A, 10kA AC

Kod produktu:	ABB0601452
Producent:	ABB
Numer Katalogowy:	2CDS273001R0505
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

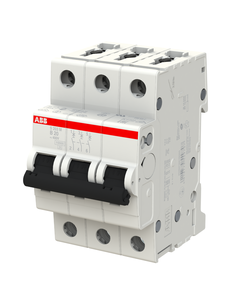

Wyłącznik nadprądowy S203M-B63, 3P char. B 63A, 10kA AC

Kod produktu:	ABB0601454
Producent:	ABB
Numer Katalogowy:	2CDS273001R0635
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C0,5, 3P char. C 0.5A, 10kA AC

Kod produktu:	ABB0601456
Producent:	ABB
Numer Katalogowy:	2CDS273001R0984
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	0.5A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C1, 3P char. C 1A, 10kA AC

Kod produktu:	ABB0601458
Producent:	ABB
Numer Katalogowy:	2CDS273001R0014
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C1,6, 3P char. C 1.6A, 10kA AC

Kod produktu:	ABB0601460
Producent:	ABB
Numer Katalogowy:	2CDS273001R0974
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1.6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C2, 3P char. C 2A, 10kA AC

Kod produktu:	ABB0601462
Producent:	ABB
Numer Katalogowy:	2CDS273001R0024
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	2A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C3, 3P char. C 3A, 10kA AC

Kod produktu:	ABB0601464
Producent:	ABB
Numer Katalogowy:	2CDS273001R0034
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	3A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C4, 3P char. C 4A, 10kA AC

Kod produktu:	ABB0601466
Producent:	ABB
Numer Katalogowy:	2CDS273001R0044
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	4A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C6, 3P char. C 6A, 10kA AC

Kod produktu:	ABB0601468
Producent:	ABB
Numer Katalogowy:	2CDS273001R0064
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-C8, 3P char. C 8A, 10kA AC

Kod produktu:	ABB0601470
Producent:	ABB
Numer Katalogowy:	2CDS273001R0084
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	8A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA
