Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

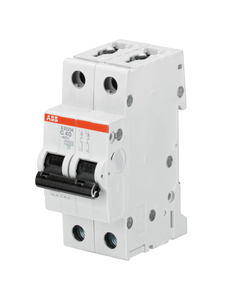

Wyłącznik nadprądowy S202M-Z16, 2P char. Z 16A, 10kA AC

Kod produktu:	ABB0601426
Producent:	ABB
Numer Katalogowy:	2CDS272001R0468
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S202M-Z20, 2P char. Z 20A, 10kA AC

Kod produktu:	ABB0601427
Producent:	ABB
Numer Katalogowy:	2CDS272001R0488
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	20A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-B6, 3P char. B 6A, 10kA AC

Kod produktu:	ABB0601436
Producent:	ABB
Numer Katalogowy:	2CDS273001R0065
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-B10, 3P char. B 10A, 10kA AC

Kod produktu:	ABB0601438
Producent:	ABB
Numer Katalogowy:	2CDS273001R0105
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	10A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-B13, 3P char. B 13A, 10kA AC

Kod produktu:	ABB0601440
Producent:	ABB
Numer Katalogowy:	2CDS273001R0135
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	13A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-B16, 3P char. B 16A, 10kA AC

Kod produktu:	ABB0601442
Producent:	ABB
Numer Katalogowy:	2CDS273001R0165
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-B20, 3P char. B 20A, 10kA AC

Kod produktu:	ABB0601444
Producent:	ABB
Numer Katalogowy:	2CDS273001R0205
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	20A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-B25, 3P char. B 25A, 10kA AC

Kod produktu:	ABB0601446
Producent:	ABB
Numer Katalogowy:	2CDS273001R0255
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

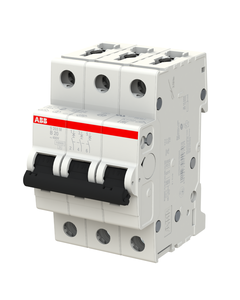

Wyłącznik nadprądowy S203M-B32, 3P char. B 32A, 10kA AC

Kod produktu:	ABB0601448
Producent:	ABB
Numer Katalogowy:	2CDS273001R0325
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	32A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA

Wyłącznik nadprądowy S203M-B40, 3P char. B 40A, 10kA AC

Kod produktu:	ABB0601450
Producent:	ABB
Numer Katalogowy:	2CDS273001R0405
Seria:	S200M

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200M
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	15kA
