Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

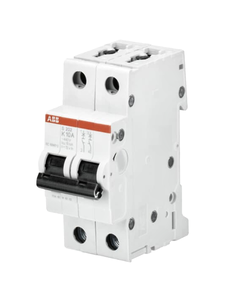

Wyłącznik nadprądowy S202-K63, 2P char. K 63A, 6kA AC

Kod produktu:	ABB0600810
Producent:	ABB
Numer Katalogowy:	2CDS252001R0607
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	63A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K0.5, 3P char. K 0.5A, 6kA AC

Kod produktu:	ABB0600812
Producent:	ABB
Numer Katalogowy:	2CDS253001R0157
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	0.5A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K1, 3P char. K 1A, 6kA AC

Kod produktu:	ABB0600814
Producent:	ABB
Numer Katalogowy:	2CDS253001R0217
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K1.6, 3P char. K 1.6A, 6kA AC

Kod produktu:	ABB0600816
Producent:	ABB
Numer Katalogowy:	2CDS253001R0257
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1.6A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K2, 3P char. K 2A, 6kA AC

Kod produktu:	ABB0600818
Producent:	ABB
Numer Katalogowy:	2CDS253001R0277
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	2A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K3, 3P char. K 3A, 6kA AC

Kod produktu:	ABB0600820
Producent:	ABB
Numer Katalogowy:	2CDS253001R0317
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	3A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

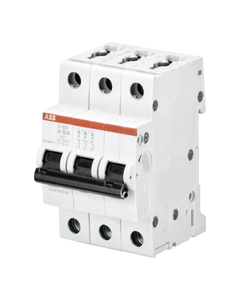

Wyłącznik nadprądowy S203-K4, 3P char. K 4A, 6kA AC

Kod produktu:	ABB0600822
Producent:	ABB
Numer Katalogowy:	2CDS253001R0337
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	4A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K6, 3P char. K 6A, 6kA AC

Kod produktu:	ABB0600824
Producent:	ABB
Numer Katalogowy:	2CDS253001R0377
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	6A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K8, 3P char. K 8A, 6kA AC

Kod produktu:	ABB0600826
Producent:	ABB
Numer Katalogowy:	2CDS253001R0407
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	8A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S203-K10, 3P char. K 10A, 6kA AC

Kod produktu:	ABB0600828
Producent:	ABB
Numer Katalogowy:	2CDS253001R0427
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	10A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA
