Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S202-K3, 2P char. K 3A, 6kA AC

Kod produktu:	ABB0600786
Producent:	ABB
Numer Katalogowy:	2CDS252001R0317
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	3A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

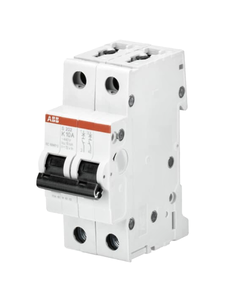

Wyłącznik nadprądowy S202-K4, 2P char. K 4A, 6kA AC

Kod produktu:	ABB0600788
Producent:	ABB
Numer Katalogowy:	2CDS252001R0337
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	4A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K6, 2P char. K 6A, 6kA AC

Kod produktu:	ABB0600790
Producent:	ABB
Numer Katalogowy:	2CDS252001R0377
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	6A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K8, 2P char. K 8A, 6kA AC

Kod produktu:	ABB0600792
Producent:	ABB
Numer Katalogowy:	2CDS252001R0407
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	8A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K10, 2P char. K 10A, 6kA AC

Kod produktu:	ABB0600794
Producent:	ABB
Numer Katalogowy:	2CDS252001R0427
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	10A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K13, 2P char. K 13A, 6kA AC

Kod produktu:	ABB0600796
Producent:	ABB
Numer Katalogowy:	2CDS252001R0447
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	13A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K20, 2P char. K 20A, 6kA AC

Kod produktu:	ABB0600800
Producent:	ABB
Numer Katalogowy:	2CDS252001R0487
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	20A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K25, 2P char. K 25A, 6kA AC

Kod produktu:	ABB0600802
Producent:	ABB
Numer Katalogowy:	2CDS252001R0517
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	25A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K32, 2P char. K 32A, 6kA AC

Kod produktu:	ABB0600804
Producent:	ABB
Numer Katalogowy:	2CDS252001R0537
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	32A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K40, 2P char. K 40A, 6kA AC

Kod produktu:	ABB0600806
Producent:	ABB
Numer Katalogowy:	2CDS252001R0557
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	40A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA
