Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S201-K16, 1P char. K 16A, 6kA AC

Kod produktu:	ABB0600762
Producent:	ABB
Numer Katalogowy:	2CDS251001R0467
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	16A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K20, 1P char. K 20A, 6kA AC

Kod produktu:	ABB0600764
Producent:	ABB
Numer Katalogowy:	2CDS251001R0487
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	20A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K25, 1P char. K 25A, 6kA AC

Kod produktu:	ABB0600766
Producent:	ABB
Numer Katalogowy:	2CDS251001R0517
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	25A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K32, 1P char. K 32A, 6kA AC

Kod produktu:	ABB0600768
Producent:	ABB
Numer Katalogowy:	2CDS251001R0537
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	32A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

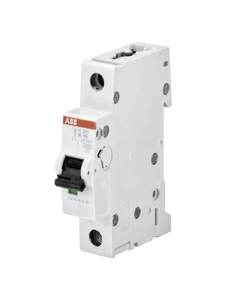

Wyłącznik nadprądowy S201-K40, 1P char. K 40A, 6kA AC

Kod produktu:	ABB0600770
Producent:	ABB
Numer Katalogowy:	2CDS251001R0557
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	40A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K50, 1P char. K 50A, 6kA AC

Kod produktu:	ABB0600772
Producent:	ABB
Numer Katalogowy:	2CDS251001R0577
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	50A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K63, 1P char. K 63A, 6kA AC

Kod produktu:	ABB0600779
Producent:	ABB
Numer Katalogowy:	2CDS251001R0607
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	63A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K0.5, 2P char. K 0.5A, 6kA AC

Kod produktu:	ABB0600780
Producent:	ABB
Numer Katalogowy:	2CDS252001R0157
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	0.5A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S202-K1, 2P char. K 1A, 6kA AC

Kod produktu:	ABB0600782
Producent:	ABB
Numer Katalogowy:	2CDS252001R0217
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	1A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

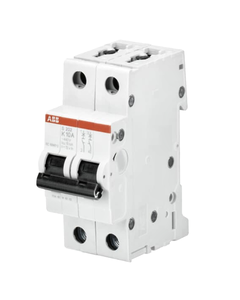

Wyłącznik nadprądowy S202-K2, 2P char. K 2A, 6kA AC

Kod produktu:	ABB0600784
Producent:	ABB
Numer Katalogowy:	2CDS252001R0277
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	2A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA
