Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S201-K1, 1P char. K 1A, 6kA AC

Kod produktu:	ABB0600742
Producent:	ABB
Numer Katalogowy:	2CDS251001R0217
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	1A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K1.6, 1P char. K 1.6A, 6kA AC

Kod produktu:	ABB0600744
Producent:	ABB
Numer Katalogowy:	2CDS251001R0257
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	1.6A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K2, 1P char. K 2A, 6kA AC

Kod produktu:	ABB0600746
Producent:	ABB
Numer Katalogowy:	2CDS251001R0277
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	2A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K3, 1P char. K 3A, 6kA AC

Kod produktu:	ABB0600748
Producent:	ABB
Numer Katalogowy:	2CDS251001R0317
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	3A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K4, 1P char. K 4A, 6kA AC

Kod produktu:	ABB0600750
Producent:	ABB
Numer Katalogowy:	2CDS251001R0337
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	4A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K5, 1P char. K 5A, 6kA AC

Kod produktu:	ABB0600752
Producent:	ABB
Numer Katalogowy:	2CDS251001R0357
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	5A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

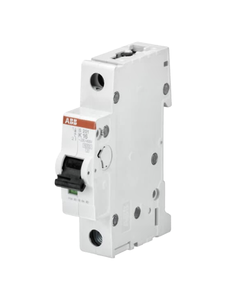

Wyłącznik nadprądowy S201-K6, 1P char. K 6A, 6kA AC

Kod produktu:	ABB0600754
Producent:	ABB
Numer Katalogowy:	2CDS251001R0377
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	6A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K8, 1P char. K 8A, 6kA AC

Kod produktu:	ABB0600756
Producent:	ABB
Numer Katalogowy:	2CDS251001R0407
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	8A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K10, 1P char. K 10A, 6kA AC

Kod produktu:	ABB0600758
Producent:	ABB
Numer Katalogowy:	2CDS251001R0427
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	10A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA

Wyłącznik nadprądowy S201-K13, 1P char. K 13A, 6kA AC

Kod produktu:	ABB0600760
Producent:	ABB
Numer Katalogowy:	2CDS251001R0447
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	13A
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	6kA
