Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S204-D10, 4P char. D 10A, 6kA AC

Kod produktu:	ABB0600648
Producent:	ABB
Numer Katalogowy:	2CDS254001R0101
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	10A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204-D13, 4P char. D 13A, 6kA AC

Kod produktu:	ABB0600650
Producent:	ABB
Numer Katalogowy:	2CDS254001R0131
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	13A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204-D16, 4P char. D 16A, 6kA AC

Kod produktu:	ABB0600652
Producent:	ABB
Numer Katalogowy:	2CDS254001R0161
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204-D20, 4P char. D 20A, 6kA AC

Kod produktu:	ABB0600654
Producent:	ABB
Numer Katalogowy:	2CDS254001R0201
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	20A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

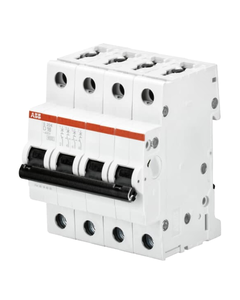

Wyłącznik nadprądowy S204-D25, 4P char. D 25A, 6kA AC

Kod produktu:	ABB0600656
Producent:	ABB
Numer Katalogowy:	2CDS254001R0251
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204-D32, 4P char. D 32A, 6kA AC

Kod produktu:	ABB0600658
Producent:	ABB
Numer Katalogowy:	2CDS254001R0321
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	32A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204-D40, 4P char. D 40A, 6kA AC

Kod produktu:	ABB0600660
Producent:	ABB
Numer Katalogowy:	2CDS254001R0401
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204-D50, 4P char. D 50A, 6kA AC

Kod produktu:	ABB0600662
Producent:	ABB
Numer Katalogowy:	2CDS254001R0501
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204-D63, 4P char. D 63A, 6kA AC

Kod produktu:	ABB0600664
Producent:	ABB
Numer Katalogowy:	2CDS254001R0631
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	D
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

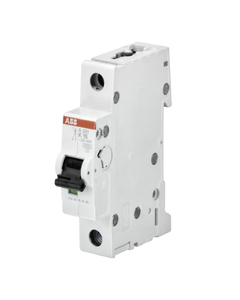

Wyłącznik nadprądowy S201-K0.5, 1P char. K 0.5A, 10kA AC

Kod produktu:	ABB0600740
Producent:	ABB
Numer Katalogowy:	2CDS251001R0157
Seria:	S200

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	230V AC
Prąd znamionowy:	0.5A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1:	6kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA
