Ograniczniki przepięć modułowe

Modułowe ograniczniki przepięć to urządzenia przeznaczone do ochrony instalacji elektrycznych i aparatury elektrycznej przed przepięciami przejściowymi, które mogą powstać na skutek wyładowań atmosferycznych (piorunów) lub w wyniku przełączeń w sieci elektroenergetycznej. Są one jednym z kluczowych elementów zabezpieczenia systemów elektrycznych w budynkach mieszkalnych, przemysłowych, w obiektach infrastruktury oraz w sieciach telekomunikacyjnej i w przesyle danych. W zależności od miejsca instalacji i funkcji ochrony dzielą się na typy.

Typ1 (dawniej B)- przeznaczone do ochrony pierwotnej i odprowadzania dużych prądów impulsowych pochodzących z bezpośrednich wyładowań. Instaluje się ja na wejściu zasilania do budynku.

Typ 2 (dawniej C)- przeznaczone do ochrony wtórnej przed przepięciami pośrednimi w rozdzielniach głównych i podrozdzielniach.

Typ 3 (dawniej D) - przeznaczone do ochrony końcowych urządzeń elektrycznych, elektroniki i automatyki przed przepięciami o niskiej energii. Instaluje się je w pobliżu przed chronionym urządzeniem.

Ogranicznik przepięć BY1-C/4, typ T2, 4P, 40kA, sieć 3-faz TN-S

Kod produktu:	PRT0670530
Producent:	Pro-Tec
Numer Katalogowy:	3221040
Seria:	BY1 typ 2

Dane techniczne

TABELA WYKONAŃ

Producent:	Pro-Tec
Seria:	BY1 typ 2
Typ produktu:	Ogranicznik przepięć AC
Przeznaczenie:	ochrona sieci AC
Liczba biegunów:	4P
Typ:	T2
Maks. napięcie pracy Uc:	280V AC
Maks. prąd wyładowczy (8/20) Imax:	40kA
Rodzaj sieci:	3-faz TN-S
Znamionowy prąd wyładowczy (8/20) In:	20kA

Ogranicznik przepięć BY1-C/1+NPE, typ T2, 1P+N, 40kA, sieć 1-faz TN-S/TT

Kod produktu:	PRT0670540
Producent:	Pro-Tec
Numer Katalogowy:	3221011
Seria:	BY1 typ 2

Dane techniczne

TABELA WYKONAŃ

Producent:	Pro-Tec
Seria:	BY1 typ 2
Typ produktu:	Ogranicznik przepięć AC
Przeznaczenie:	ochrona sieci AC
Liczba biegunów:	1P+N
Typ:	T2
Maks. napięcie pracy Uc:	280V AC
Maks. prąd wyładowczy (8/20) Imax:	40kA
Rodzaj sieci:	1-faz TN-S/TT
Znamionowy prąd wyładowczy (8/20) In:	20kA

Ogranicznik przepięć BY1-C/3+NPE, typ T2, 3P+N, 40kA, sieć 3-faz TN-S/TT

Kod produktu:	PRT0670550
Producent:	Pro-Tec
Numer Katalogowy:	3221031
Seria:	BY1 typ 2

Dane techniczne

TABELA WYKONAŃ

Producent:	Pro-Tec
Seria:	BY1 typ 2
Typ produktu:	Ogranicznik przepięć AC
Przeznaczenie:	ochrona sieci AC
Liczba biegunów:	3P+N
Typ:	T2
Maks. napięcie pracy Uc:	280V AC
Maks. prąd wyładowczy (8/20) Imax:	40kA
Rodzaj sieci:	3-faz TN-S/TT
Znamionowy prąd wyładowczy (8/20) In:	20kA

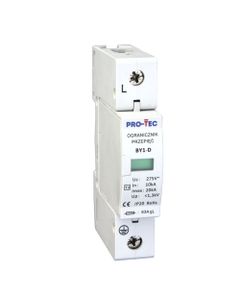

Ogranicznik przepięć BY1-D/1, typ T3, 1P, 20kA

Kod produktu:	PRT0670700
Producent:	Pro-Tec
Numer Katalogowy:	3231017
Seria:	BY1 typ 3

Dane techniczne

TABELA WYKONAŃ

Producent:	Pro-Tec
Seria:	BY1 typ 3
Typ produktu:	Ogranicznik przepięć AC
Przeznaczenie:	ochrona sieci AC
Liczba biegunów:	1P
Typ:	T3
Maks. napięcie pracy Uc:	275V AC
Maks. prąd wyładowczy (8/20) Imax:	20kA
Znamionowy prąd wyładowczy (8/20) In:	10kA

Wkładka BY1-B+C, typ T1+T2, 1P

Kod produktu:	PRT0670950
Producent:	Pro-Tec
Numer Katalogowy:	3212000
Seria:	BY1, BY2 typ 1+2

Dane techniczne

TABELA WYKONAŃ

Producent:	Pro-Tec
Seria:	BY1, BY2 typ 1+2
Typ produktu:	Wkładka ogranicznika
Przeznaczenie:	ochrona sieci AC
Liczba biegunów:	1P
Typ:	T1+T2
Maks. napięcie pracy Uc:	280V AC
Maks. prąd wyładowczy (8/20) Imax:	50kA
Prąd udarowy (10/350) Iimp:	7kA
Znamionowy prąd wyładowczy (8/20) In:	30kA

Ogranicznik przepięć prądu stałego BY1-B+C/2 FW 6, typ T1+T2, 2P, Iimp. 5kA 600V, do instalacji fotowoltaicznych

Kod produktu:	PRT0671010
Producent:	Pro-Tec
Numer Katalogowy:	3204020
Seria:	BY1-PV-DC

Dane techniczne

TABELA WYKONAŃ

Producent:	Pro-Tec
Seria:	BY1-PV-DC
Typ produktu:	Ogranicznik przepięć PV-DC
Przeznaczenie:	ochrona sieci PV-DC
Liczba biegunów:	2P
Typ:	T1+T2
Maks. napięcie pracy Uc:	600V DC
Maks. prąd wyładowczy (8/20) Imax:	40kA
Prąd udarowy (10/350) Iimp:	5kA
Znamionowy prąd wyładowczy (8/20) In:	20kA

Ogranicznik przepięć prądu stałego BY1-C/2 FW 10, typ T2, 2P, 40kA 1000V do instalacji fotowoltaicznych

Kod produktu:	PRT0671020
Producent:	Pro-Tec
Numer Katalogowy:	3224020
Seria:	BY1-PV-DC

Dane techniczne

TABELA WYKONAŃ

Producent:	Pro-Tec
Seria:	BY1-PV-DC
Typ produktu:	Ogranicznik przepięć PV-DC
Przeznaczenie:	ochrona sieci PV-DC
Liczba biegunów:	2P
Typ:	T2
Maks. napięcie pracy Uc:	1000V DC
Maks. prąd wyładowczy (8/20) Imax:	40kA
Znamionowy prąd wyładowczy (8/20) In:	20kA

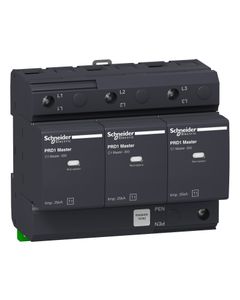

Ogranicznik przepięć PRD1Master-T1-3, typ T1, 3P, 50kA, sieć 3-faz TN-C, ze stykiem sygnal.

Kod produktu:	SCH0670200
Producent:	Schneider Electric
Numer Katalogowy:	16362
Seria:	PRD1 Master, PRD125r

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	PRD1 Master, PRD125r
Typ produktu:	Ogranicznik przepięć AC
Przeznaczenie:	ochrona sieci AC
Uwagi:	ze stykiem sygnal.
Liczba biegunów:	3P
Typ:	T1
Maks. napięcie pracy Uc:	350V AC
Maks. prąd wyładowczy (8/20) Imax:	50kA
Napięcie znamionowe Un:	230/400V AC
Prąd udarowy (10/350) Iimp:	25kA
Rodzaj sieci:	3-faz TN-C
Znamionowy prąd wyładowczy (8/20) In:	25kA

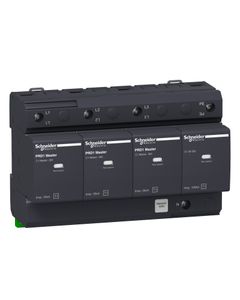

Ogranicznik przepięć PRD1Master-T1-3N, typ T1, 3P+N, 50kA, sieć 3-faz TN-S/TT, ze stykiem sygnal.

Kod produktu:	SCH0670210
Producent:	Schneider Electric
Numer Katalogowy:	16363
Seria:	PRD1 Master, PRD125r

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	PRD1 Master, PRD125r
Typ produktu:	Ogranicznik przepięć AC
Przeznaczenie:	ochrona sieci AC
Uwagi:	ze stykiem sygnal.
Liczba biegunów:	3P+N
Typ:	T1
Maks. napięcie pracy Uc:	350V AC
Maks. prąd wyładowczy (8/20) Imax:	50kA
Napięcie znamionowe Un:	230/400V AC
Prąd udarowy (10/350) Iimp:	25kA
Rodzaj sieci:	3-faz TN-S/TT
Znamionowy prąd wyładowczy (8/20) In:	25kA

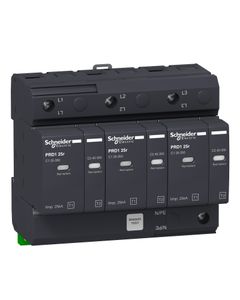

Ogranicznik przepięć PRD125r-T12-3, typ T1+T2, 3P, 40kA, sieć 3-faz TN-C, ze stykiem sygnal.

Kod produktu:	SCH0670230
Producent:	Schneider Electric
Numer Katalogowy:	16331
Seria:	PRD1 Master, PRD125r

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	PRD1 Master, PRD125r
Typ produktu:	Ogranicznik przepięć AC
Przeznaczenie:	ochrona sieci AC
Uwagi:	ze stykiem sygnal.
Liczba biegunów:	3P
Typ:	T1+T2
Maks. napięcie pracy Uc:	350V AC
Maks. prąd wyładowczy (8/20) Imax:	40kA
Napięcie znamionowe Un:	230/400V AC
Prąd udarowy (10/350) Iimp:	25kA
Rodzaj sieci:	3-faz TN-C
Znamionowy prąd wyładowczy (8/20) In:	25kA
