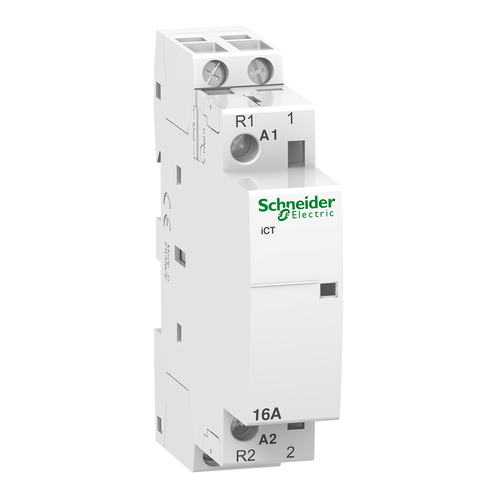

Stycznik modułowy iCT50-16-11-24, 16A, 1NO+1NC, cewka 24V 50/60 Hz, szerokość 1 moduł

Kod produktu SCH0220580
Producent Schneider Electric
Numer Katalogowy A9C22115
Seria iCT
TABELA WYKONAŃ


Opis produktu

Stycznik iCT50-16-11-24 nr katalogowy A9C22115 firmy Schneider Electric, to 2-biegunowy modułowy stycznik instalacyjny aparatury modułowej Acti9 serii iCT, ze stykami głównymi 1NO+1NC, o prądzie znamionowym 16A. Stycznik sterowany jest cewką o napięciu 24V 50/60Hz. Przeznaczony jest głównie do montażu na szynę DIN w rozdzielniach modułowych. Szerokość stycznika wynosi 1 moduł 18mm.

Dane techniczne

Producent Schneider Electric
Seria iCT
Symbol iCT50-16-11-24
Ilość biegunów 2
Liczba mod. 18mm 1
Montaż szyna DIN
Napięcie cewki Us 24V 50/60Hz
Prąd Ie (AC1/AC7a) 16A
Sterowanie ręczne nie
Styki główne 1NO+1NC
energy_label

Pliki do pobrania

Etykieta energetyczna

Wystąpił błąd podczas realizacji zapytania.

product image

Wyślij

Zamów u nas!

W sklepie możesz zrobić zakupy w sposób tradycyjny przez koszyk bez konieczności zakładania konta, ale jeśli wolisz - napisz do nas i złóż zamówienie mailowo.

W razie dodatkowych pytań zapraszamy do kontaktu telefonicznego.

33 497 77 77 sklep@polimet.com.pl

product image

Wyślij znajomemu

Stycznik modułowy iCT50-16-11-24, 16A, 1NO+1NC, cewka 24V 50/60 Hz, szerokość 1 moduł

Indeks Schneider-Electric_A9C22115
Wyślij


Hurtownia Elektrotechniczna

POLIMET S. Kij spółka jawna

UL. Grażyńskiego 74

43-300 Bielsko-Biała

www.e-polimet.com.pl www.polimet.com.pl 33 497-77-77 sklep@polimet.com.pl

Styczniki modułowe Acti9 serii iCT

Styczniki modułowe serii iCT należą do linii aparatury modułowej Acti 9 stanowiącej kompleksową ofertę aparatury modułowej firmy Schneider Electric. Styczniki instalacyjne modułowe serii iCT do montażu na szynie DIN dostępne są w wersjach 16, 20, 25, 40, 63 oraz 100A, ze sterowaniem ręcznym lub bez. Trwałość łączeniowa to 100 000 cykli. Styczniki iCT przeznaczenie są głównie do sterowania małymi silnikami, oświetleniem, ogrzewaniem, pompami, w aplikacjach HVAC oraz wielu innych aplikacjach domowych, obiektowych i przemysłowych.

Producent Schneider Electric
Seria iCT
Typ stycznika stycznik instalacyjny modułowy
Montaż szyna DIN
Wprowadzenia zaciski śrubowe
Temperatura pracy -5…60 °C
Trwałość mechaniczna 1000000 cykli
Częstotliwość przełączania 100 przełączeń/dzień
Typ sygnału sterującego Bistabilny
Znamionowe napięcie izolacji [Ui] 500 V prąd przemienny (AC) 50/60 Hz
Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
SymbolNumer katalogowyIlość biegunówStyki głównePrąd Ie (AC1/AC7a)Napięcie cewki UsLiczba mod. 18mm
iCT50-16-10-12A9C2201111NO16A12V 50/60Hz1
iCT50-16-10-230A9C2271111NO16A220-240V 50/60Hz1
iCT50-16-10-24A9C2211111NO16A24V 50/60Hz1
iCT50-16-11-12A9C2201521NO+1NC16A12V 50/60Hz1
iCT50-16-11-230A9C2271521NO+1NC16A230-240V 50/60Hz1
iCT50-16-11-24A9C2211521NO+1NC16A24V 50/60Hz1
iCT50-16-20-12A9C2201222NO16A12V 50/60Hz1
iCT50-16-20-230A9C2271222NO16A230-240V 50/60Hz1
iCT50-16-20-24A9C2211222NO16A24V 50/60Hz1
iCT50-16-22-230A9C2281842NO+2NC16A220-240V 50/60Hz2
iCT50-16-30-230A9C2281333NO16A220-240V 50/60Hz2
iCT50-16-40-230A9C2281444NO16A220-240V 50/60Hz2
iCT50-16-40-24A9C2211444NO16A24V 50/60Hz2
iCT50-20-20-230A9C2272222NO20A230-240V 50/60Hz1
iCT50-25-02-230A9C2073622NC25A230-240V 50/60Hz1
iCT50-25-04-230A9C2083744NC25A220-240V 50/60Hz2
iCT50-25-04-24A9C2013744NC25A24V 50/60Hz2
iCT50-25-10-230A9C2073111NO25A230-240V 50/60Hz1
iCT50-25-20-230A9C2073222NO25A230-240V 50/60Hz1
iCT50-25-20-24A9C2013222NO25A24V 50/60Hz1
iCT50-25-22-230A9C2083842NO+2NC25A220-240V 50/60Hz2
iCT50-25-30-230A9C2083333NO25A230-240V 50/60Hz2
iCT50-25-40-230A9C2083444NO25A220-240V 50/60Hz2
iCT50-25-40-24A9C2013444NO25A24V 50/60Hz2
iCT50-40-04-230A9C2084744NC40A220-240V 50/60Hz3
iCT50-40-20-230A9C2084222NO40A220-240V 50/60Hz2
iCT50-40-30-230A9C2084333NO40A220-240V 50/60Hz3
iCT50-40-40-230A9C2084444NO40A220-240V 50/60Hz3
iCT50-63-04-230A9C2086744NC63A220-240V 50/60Hz3
iCT50-63-04-24A9C2016744NC63A24V 50/60Hz3
iCT50-63-20-230A9C2086222NO63A220-240V 50/60Hz2
iCT50-63-20-24A9C2016222NO63A24V 50/60Hz2
iCT50-63-22-230A9C2086842NO+2NC63A220-240V 50/60Hz3
iCT50-63-30-230A9C2086333NO63A220-240V 50/60Hz3
iCT50-63-40-230A9C2086444NO63A230-240V 50/60Hz3
iCT50-63-40-24A9C2016444NO63A24V 50/60Hz3
iCT50-10-20-230A9C2088222NO100A220-240V 50/60Hz3
iCT50-10-40-230A9C2088444NO100A220-240V 50/60Hz6
iCT50r16-11-230A9C2371521NO+1NC16A220-240V 50/60Hz3
iCT50r16-20-230A9C2371222NO16A220-240V 50/60Hz3
iCT50r25-20-230A9C2173222NO25A220-240V 50/60Hz1
iCT50r25-20-24A9C2113222NO25A24V 50/60Hz1
iCT50r25-30-230A9C2183333NO25A220-240V 50/60Hz2
iCT50r25-40-230A9C2183444NO25A220-240V 50/60Hz2
iCT50r25-40-24A9C2113444NO25A24V 50/60Hz2
iCT50r40-20-230A9C2184222NO40A220-240V 50/60Hz2
iCT50r40-30-230A9C2184333NO40A230-240V 50/60Hz3
iCT50r40-40-230A9C2184444NO40A220-240V 50/60Hz3
iCT50r40-40-24A9C2114444NO40A24V 50/60Hz3
iCT50r63-20-230A9C2186222NO63A220-240V 50/60Hz2
iCT50r63-40-230A9C2186444NO63A220-240V 50/60Hz3
iCT60-16-11-230A9C2261521NO+1NC16A220-240V 50/60Hz1
iCT60-25-20-127A9C2043222NO25A127V 50/60Hz1
iCT60-25-20-230A9C2063222NO25A220-240V 50/60Hz1
iCT60-25-30-230A9C2063333NO25A220-240V 50/60Hz2
iCT60r40-20-230A9C2164222NO40A220-240V 50/60Hz2

Uwagi: Tabela może zawierać podstawowe wykonania serii produktów. Pełna lista wykonań dostępna w katalogu producenta.
