Stycznik do PV BFD150T4E024, 100A/1000V w DC1, cewka 20-48V AC/DC, 4 pola łączone w szereg

Stycznik do PV BFD150T4E024, 100A/1000V w DC1, cewka 20-48V AC/DC, 4 pola łączone w szereg

Kod produktu	LOV0280018
Producent	Lovato Electric
Numer Katalogowy	BFD150T4E024
Seria	BFD PV

TABELA WYKONAŃ

Opis produktu

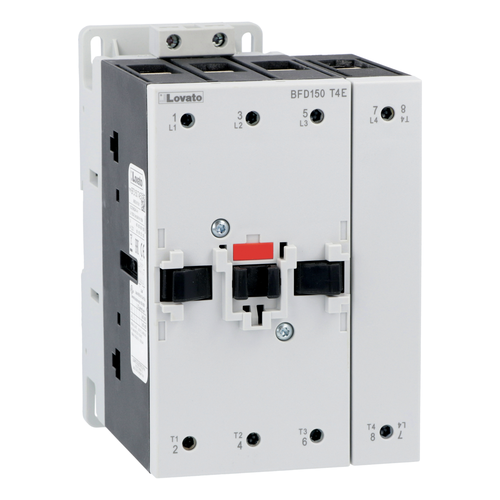

Stycznik BFD150T4E024 firmy Lovato Electric to 4-biegunowy stycznik serii BFD, ze stykami 4NO (po 2 łączonymi w szereg), dedykowany do aplikacji fotowoltaicznnych. Stycznik przeznaczony jest do pracy w układach DC o prądzie znamionowym 100A przy 1000V DC. Cewka stycznika zasilana jest napięciem 20-48V AC/DC W układach fotowoltaiki styczniki wykorzystywane są do izolacji pomiędzy panelami fotowoltaicznymi a inwerterem DC/AC i służą do załączania/wyłączania obciążenia DC np. panel fotowoltaiczny po stronie DC, przed inwerterem AC/DC. Styczniki można stosować również jako urządzenie wykonawcze systemu ochrony, pomiędzy wyjściem inwertera DC/AC a siecią; doboru należy dokonywać w oparciu o kategorię AC-3.

Dane techniczne

Producent	Lovato Electric
Seria	BFD PV
Ilość biegunów	po 2 do połączenia w szereg
Montaż	szyna DIN/płyta
Napięcie cewki Us	20-48V AC/DC
Prąd roboczy przy 1000V w DC1 z 4 polami łączonymi w szereg	100A
Styki główne	4NO
Wyprowadzenia	zaciski śrubowe
