Przekaźnik RM85-2021-35-1024, 1Z 16A, cewka 24V DC, styki AgNi

Przekaźnik RM85-2021-35-1024, 1Z 16A, cewka 24V DC, styki AgNi

Kod produktu	REL0312725
Producent	Relpol
Numer Katalogowy	600104
Seria	RM85

TABELA WYKONAŃ

Opis produktu

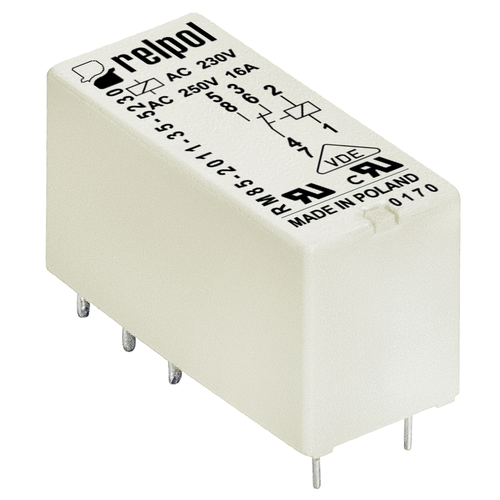

Przekaźnik RM85-2021-35-1024 firmy Relpol to przekaźnik elektromagnetyczny miniaturowy serii RM85, do obwodu drukowanego i gniazda wtykowego. Raster 5 mm. Wysokość 15,7 mm. Wyjście: 1Z - jeden zestyk zwierny. Obciążalność styków: AC1 - 16 A / 250 V; DC1 - 16 A / 24 V. Wejście / cewka - wyprowadzenia: A1(1) - A2(2), napięcie zasilania Un - 24 V DC. Wymiary: 29 x 12,7 x 15,7 mm. Materiał styków: AgNi. Stopień ochrony obudowy IP67. Przekaźnik przeznaczony jest do montażu do gniazd: GZP80 (push-in), GZT80, GZM80, GZS80, GZF80, GZMB80 (zaciski sprężynowe) na szynę DIN oraz gniazd: EC50, GD50, PW80 - do druku. Uwaga: w przekaźniku są galwaniczne połączenia wyprowadzeń 11 z 21, 12 z 22 oraz 14 z 24.

Dane techniczne

Producent	Relpol
Seria	RM85
Typ produktu	Przekaźnik miniaturowy
Symbol	RM85-2021-35-1024
Konfiguracja styków	1Z
Masa	0.014
Materiał styków	AgNi
Montaż	do gniazd wtykowych i montażu PCB
Napięcie cewki Us	24V DC
Napięcie znamionowe zestyków	250V AC
Obciążalność styków AC	16A / 250V AC
Obciążalność styków DC	16A / 24V DC
Prąd znamionowy zestyku	16A
Typ gniazda	GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80
Wymiary WxSxG	15.7x12.7x29mm
