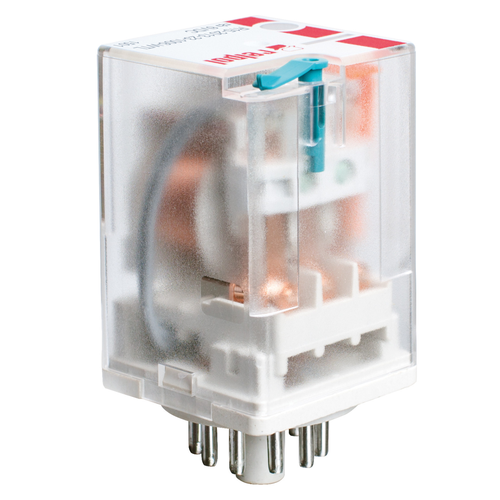

Przekaźnik R15-2013-23-1220-WTL, 3P 10A, cewka 220V DC, dioda LED

Przekaźnik R15-2013-23-1220-WTL, 3P 10A, cewka 220V DC, dioda LED

Kod produktu	REL0310380
Producent	Relpol
Numer Katalogowy	804602
Seria	R15 2P, 3P

TABELA WYKONAŃ

Opis produktu

Przekaźnik R15-2013-23-1220-WTL firmy Relpol to przekaźnik elektromagnetyczny serii R15, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne. Obciążalnośc styków: AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 220 V DC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków, wskaźnik LED czerwony L. Wymiary: 35 x 35 x 54,4 mm. Stopień ochrony obudowy IP40, zestaw z gniazdem IP20. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Przekaźnik przeznaczony jest do współpracy z gniazdami: PZ11, GZU11, GZ11, GZP11, GOP11.

Dane techniczne

Producent	Relpol
Seria	R15 2P, 3P
Typ produktu	Przekaźnik przemysłowy
Symbol	R15-2013-23-1220-WTL
Konfiguracja styków	3P
Masa	0.083kg
Materiał styków	AgNi
Montaż	do gniazd wtykowych
Napięcie cewki Us	220V DC
Napięcie znamionowe zestyków	250V AC
Obciążalność styków AC	10A / 250V AC
Obciążalność styków DC	10A / 24V DC
Prąd znamionowy zestyku	10A
Typ gniazda	PZ11, GZU11, GZ11, GZP11, GOP11
Wymiary WxSxG	54.4x35x35mm
Wyposażenie	WTL
