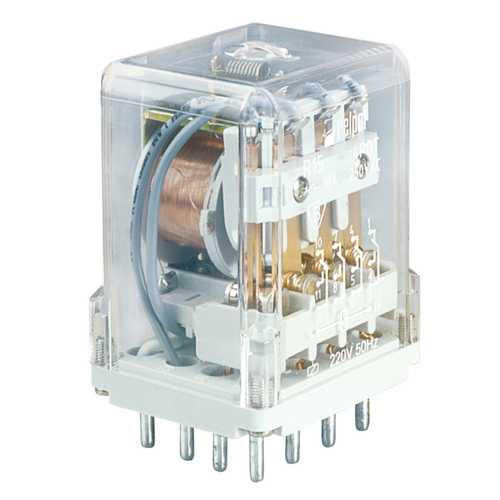

Przekaźnik R15-1014-23-1220-L, 4P 10A, cewka 220V DC, dioda LED

Przekaźnik R15-1014-23-1220-L, 4P 10A, cewka 220V DC, dioda LED

Kod produktu	REL0310640
Producent	Relpol
Numer Katalogowy	802200
Seria	R15 4P

TABELA WYKONAŃ

Opis produktu

Przekaźnik R15-1014-23-1220-L firmy Relpol to przekaźnik elektromagnetyczny serii R15, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 42,5 mm. Wyjście: 4P - cztery zestyki przełączne. Obciążalność styków: AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: (-)A1(13) - (+)A2(14), napięcie zasilania Un - 220V DC. Wskaźnik LED L. Wymiary: 42,5 x 35 x 54,5 mm. Stopień ochrony obudowy IP40, zestaw z gniazdem IP00. Materiał styków: AgCdO. Wymiary zestawu R15 4P + gniazdo GZ14U + obejma GZ14 0737: 81 x 46 x 89,5 mm. Przekaźnik przeznaczony jest do współpracy z gniazdami: GZ14U, GZ14, GOP14, GZ14P, GZ14Z.

Dane techniczne

Producent	Relpol
Seria	R15 4P
Typ produktu	Przekaźnik przemysłowy
Symbol	R15-1014-23-1220-L
Konfiguracja styków	4P
Masa	0.095kg
Materiał styków	AgCdO
Montaż	do gniazd wtykowych
Napięcie cewki Us	220V DC
Napięcie znamionowe zestyków	250V AC
Obciążalność styków AC	10A / 250V AC
Obciążalność styków DC	10A / 24V DC
Prąd znamionowy zestyku	10A
Typ gniazda	GZ14U, GZ14, GOP14, GZ14P, GZ14Z
Wymiary WxSxG	54.5x42.5x35mm
Wyposażenie	L
