Przekaźnik interfejsowy PIR4-024AC-M91G-PS-2014, 4P 7A, ster. 24V AC, styki AgNi, zaciski Push-in

Przekaźnik interfejsowy PIR4-024AC-M91G-PS-2014, 4P 7A, ster. 24V AC, styki AgNi, zaciski Push-in

Kod produktu	REL0322310
Producent	Relpol
Numer Katalogowy	864843
Seria	PIR4

TABELA WYKONAŃ

Opis produktu

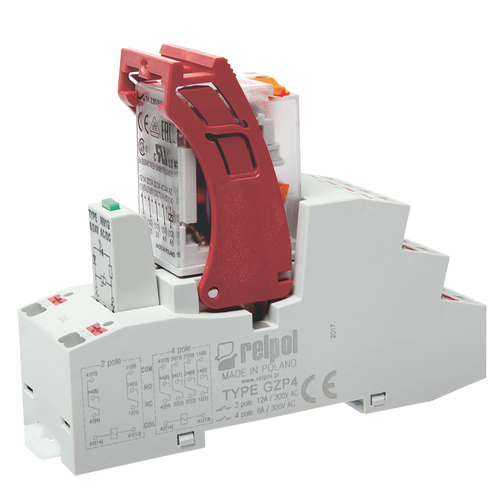

Przekaźnik interfejsowy PIR4-024AC-M91G-PS-2014 nr katalogowy 864843 firmy Relpol to przekaźnikowy moduł sprzęgający serii PIR4 przekaźnika RM84 z gniazdem GZP4, o prądzie znamionowym 7A i konfiguracji styków 4P. Napięcie sterowania na wejściu przekaźnika (zaciski A1 - A2) wynosi 24V AC. Styki przekaźnika wykonane są z materiału AgNi i posiadają obciążalność 7A / 250V AC oraz 7A / 24V DC. Przekaźnik o szerokości 31 mm przeznaczony jest do monatażu na szynę DIN i posiada zaciski Push-in. Zestaw zawiera: gniazdo push-in GZP4, przekaźnik R4N, obejmę wyrzutnikową GZP4-0400 oraz moduł przeciwprzepięciowy M91G (LED zielony + warystor).

Dane techniczne

Producent	Relpol
Seria	PIR4
Typ produktu	Przekaźnik interfejsowy
Symbol	PIR4-024AC-M91G-PS-2014
Konfiguracja styków	4P
Masa	0.0117 kg
Materiał styków	AgNi
Montaż	szyna DIN
Napięcie przekaźnika wykonawczego Us	24V AC
Napięcie wejścia Un	24V AC
Napięcie znamionowe zestyków	250V AC
Obciążalność styków AC	7A / 250V AC
Obciążalność styków DC	7A / 24V DC
Prąd znamionowy zestyku	7A
Rodzaj przekaźnika wykonawczego	przekaźnik elektromagnetyczny (EMR)
Typ gniazda	GZP4
Typ przekaźnika wykonawczego	R4N-2014-23-5024-WT
Wymiary WxSxG	75.8x31x97mm
Wyposażenie	moduł M91G, obejma GZP4-0400
Wyprowadzenia	zaciski Push-in
