Przekaźnik interfejsowy PIR4-024AC-00LV, 4P 7A, ster. 24V AC, styki AgNi, zaciski śrubowe

Przekaźnik interfejsowy PIR4-024AC-00LV, 4P 7A, ster. 24V AC, styki AgNi, zaciski śrubowe

Kod produktu	REL0322380
Producent	Relpol
Numer Katalogowy	854784
Seria	PIR4

TABELA WYKONAŃ

Opis produktu

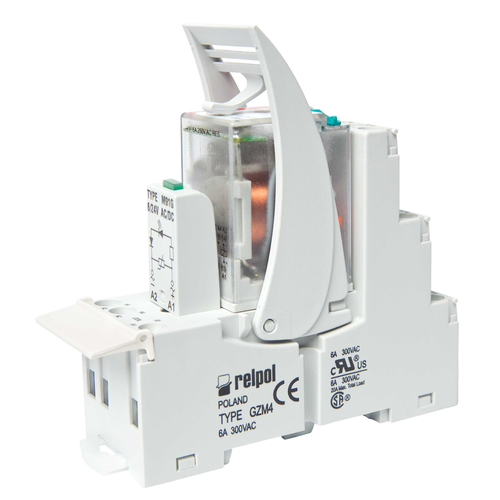

Przekaźnik interfejsowy PIR4-024AC-00LV nr katalogowy 854784 firmy Relpol to przekaźnikowy moduł sprzęgający serii PIR4 przekaźnika RM84 z gniazdem GZM4, o prądzie znamionowym 7A i konfiguracji styków 4P. Napięcie sterowania na wejściu przekaźnika (zaciski A1 - A2) wynosi 24V AC. Styki przekaźnika wykonane są z materiału AgNi i posiadają obciążalność 7A / 230V AC oraz 6A / 24V DC. Przekaźnik o szerokości 27 mm przeznaczony jest do monatażu na szynę DIN i posiada zaciski śrubowe. Zestaw zawiera gniazdo GZM4, przekaźnik R4N-2014-23-5024-WT, moduł M91G, obejmę GZT4-0040 i tabliczkę GZT4-0035.

Dane techniczne

Producent	Relpol
Seria	PIR4
Typ produktu	Przekaźnik interfejsowy
Symbol	PIR4-024AC-00LV
Konfiguracja styków	4P
Masa	0.108 kg
Materiał styków	AgNi
Montaż	szyna DIN
Napięcie przekaźnika wykonawczego Us	24V AC
Napięcie wejścia Un	24V AC
Napięcie znamionowe zestyków	250V AC
Obciążalność styków AC	7A / 230V AC
Obciążalność styków DC	6A / 24V DC
Prąd znamionowy zestyku	7A
Rodzaj przekaźnika wykonawczego	przekaźnik elektromagnetyczny (EMR)
Typ gniazda	GZM4
Typ przekaźnika wykonawczego	R4N-2014-23-5024-WT
Wymiary WxSxG	82x27x75mm
Wyposażenie	moduł M91G, obejma GZT4-0040, tabliczka GZT4-0035
Wyprowadzenia	zaciski śrubowe
