Przekaźnik interfejsowy PIR2-024DC-M41G-PS-2012, 2P 12A, ster. 24V DC, styki AgNi, zaciski Push-in

Przekaźnik interfejsowy PIR2-024DC-M41G-PS-2012, 2P 12A, ster. 24V DC, styki AgNi, zaciski Push-in

Kod produktu	REL0322100
Producent	Relpol
Numer Katalogowy	864839
Seria	PIR2

TABELA WYKONAŃ

Opis produktu

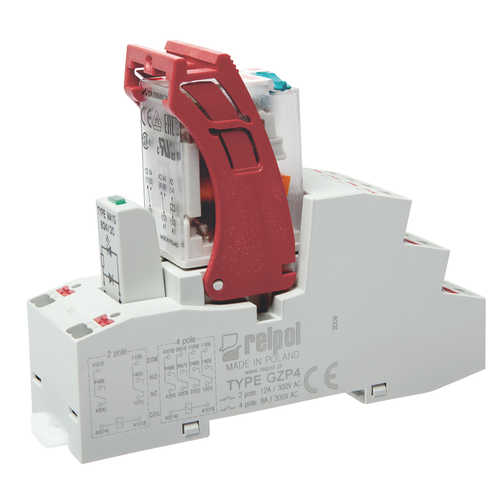

Przekaźnik interfejsowy PIR2-024DC-M41G-PS-2012 nr katalogowy 864839 firmy Relpol to przekaźnikowy moduł sprzęgający serii PIR2 przekaźnika RM84 z gniazdem GZP4, o prądzie znamionowym 12A i konfiguracji styków 2P. Napięcie sterowania na wejściu przekaźnika (zaciski A1 - A2) wynosi 24V DC. Styki przekaźnika wykonane są z materiału AgNi i posiadają obciążalność 12A / 250V AC oraz 12A / 24V DC. Przekaźnik o szerokości 31 mm przeznaczony jest do monatażu na szynę DIN i posiada zaciski Push-in. Zestaw zawiera: gniazdo push-in GZP4, przekaźnik R2N, obejmę wyrzutnikową GZP4-0400 oraz moduł przeciwprzepięciowy M41G (LED zielony + dioda tłumiąca D, polaryzacja N: +A1/-A2).

Dane techniczne

Producent	Relpol
Seria	PIR2
Typ produktu	Przekaźnik interfejsowy
Symbol	PIR2-024DC-M41G-PS-2012
Konfiguracja styków	2P
Masa	0.0117 kg
Materiał styków	AgNi
Montaż	szyna DIN
Napięcie przekaźnika wykonawczego Us	24V DC
Napięcie wejścia Un	24V DC
Napięcie znamionowe zestyków	250V AC
Obciążalność styków AC	12A / 250V AC
Obciążalność styków DC	12A / 24V DC
Prąd znamionowy zestyku	12A
Rodzaj przekaźnika wykonawczego	przekaźnik elektromagnetyczny (EMR)
Typ gniazda	GZP4
Typ przekaźnika wykonawczego	R2N-2012-23-1024-WT
Wymiary WxSxG	75.8x31x97mm
Wyposażenie	moduł M41G, obejma GZP4-0400
Wyprowadzenia	zaciski Push-in
