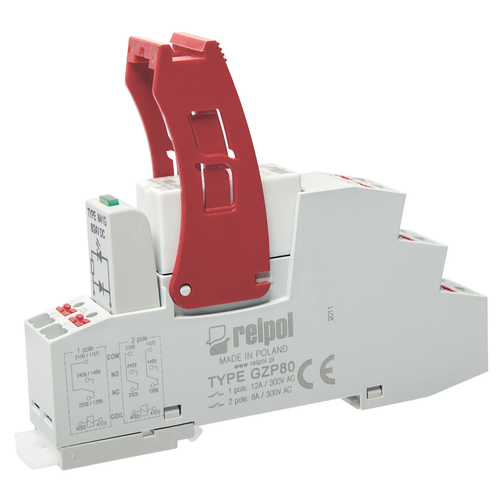

Przekaźnik interfejsowy PI85-024DC-M41G-PS-2011, 1P 16A, ster. 24V DC, styki AgNi, zaciski Push-in

Kod produktu REL0321700
Producent Relpol
Numer Katalogowy 864836
Seria PI85
TABELA WYKONAŃ


Opis produktu

Przekaźnik interfejsowy PI85-024DC-M41G-PS-2011 nr katalogowy 864836 firmy Relpol to przekaźnikowy moduł sprzęgający serii PI85 przekaźnika RM84 z gniazdem GZP80, o prądzie znamionowym 16A i konfiguracji styków 1P. Napięcie sterowania na wejściu przekaźnika (zaciski A1 - A2) wynosi 24V DC. Styki przekaźnika wykonane są z materiału AgNi i posiadają obciążalność 16A / 250V AC oraz 16A / 24V DC. Przekaźnik o szerokości 15,9 mm przeznaczony jest do monatażu na szynę DIN i posiada zaciski Push-in. Zestaw interfejsowy zawiera: gniazdo push-in GZP80, przekaźnik RM85 w standardowej białej obudowie, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M41G (LED zielony + dioda tłumiąca D, polaryzacja N: +A1/-A2). Przekaźniki przystosowane sa do współpracy ze złączami grzebieniowymi typu ZGZP.

Dane techniczne

Producent Relpol
Seria PI85
Typ produktu Przekaźnik interfejsowy
Symbol PI85-024DC-M41G-PS-2011
Konfiguracja styków 1P
Masa 0.0065 kg
Materiał styków AgNi
Montaż szyna DIN
Napięcie przekaźnika wykonawczego Us 24V DC
Napięcie wejścia Un 24V DC
Napięcie znamionowe zestyków 250V AC
Obciążalność styków AC 16A / 250V AC
Obciążalność styków DC 16A / 24V DC
Prąd znamionowy zestyku 16A
Rodzaj przekaźnika wykonawczego przekaźnik elektromagnetyczny (EMR)
Typ gniazda GZP80
Typ przekaźnika wykonawczego RM85-2011-25-1024
Wymiary WxSxG 75.8x15.9x97mm
Wyposażenie moduł M41G, obejma GZP80-0400
Wyprowadzenia zaciski Push-in
