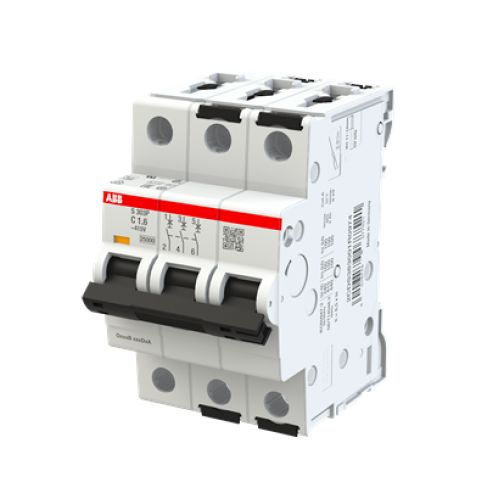

Wyłącznik nadprądowy S303P-C1.6, 3P char. C 1.6A, 25kA AC

Wyłącznik nadprądowy S303P-C1.6, 3P char. C 1.6A, 25kA AC

Kod produktu	ABB0604175
Producent	ABB
Numer Katalogowy	2CDS383001R0974
Seria	S300P

TABELA WYKONAŃ

Opis produktu

Wyłącznik instalacyjny nadprądowy S303P-C1.6 nr kat. 2CDS383001R0974 Systemu pro M compact serii S300P firmy ABB to 3-biegunowe zabezpieczenie nadmiarowo-prądowe ograniczający prąd. Wyłącznik posiada opóźniony termiczny mechanizm wyzwalający do ochrony przed przeciążeniem o prądzie znamionowym 1.6A i wyzwalacz elektromagnetyczny o charakterystyce wyzwalania C do ochrony przed zwarciem. Charakterystyka wyzwalania C mieści się zakresie 1,13… 1,45 x In AC dla wyzwalacza termicznego i 2… 3 x In AC dla wyzwalacza elektromagnetycznego. Seria wyłączników S300P przeznaczona jest do zastosowań w instalacjach komercyjnych i przemysłowych poprzez obsługiwanie zdolności wyłączania na poziomie 25kA. Wyłącznik S303P-C1.6 jest bezpośrednim zamiennikiem wycofanego z oferty wyłącznika nadprądowego S203P-C1,6 o numerze katalogowym 2CDS283001R0974.

Dane techniczne

Producent	ABB
Seria	S300P
Typ produktu	Wyłącznik nadprądowy
Symbol	S303P-C1.6
Charakterystyka	C
Ilość biegunów	3P
Masa	0.372kg
Montaż	szyna DIN
Napięcie izolacji Ui (międzyfazowe)	500V AC
Prąd znamionowy	1.6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-1	25kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2	25kA
