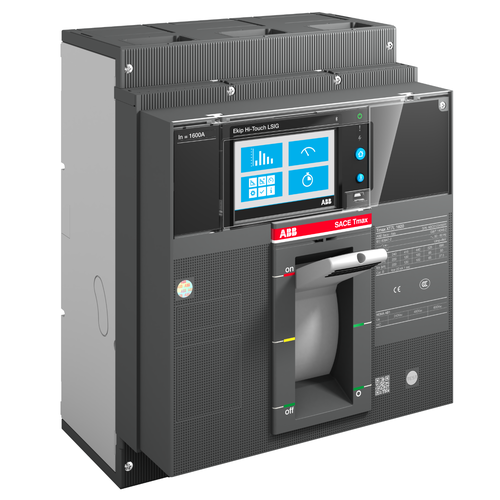

Wyłącznik kompaktowy Tmax XT7S 1600 Ekip Touch LSI 1600A 3p FF, 1600A, zab. Ekip Touch LSI, 50kA

Wyłącznik kompaktowy Tmax XT7S 1600 Ekip Touch LSI 1600A 3p FF, 1600A, zab. Ekip Touch LSI, 50kA

Kod produktu	ABB0121050
Producent	ABB
Numer Katalogowy	1SDA100841R1
Seria	SACE Tmax XT

TABELA WYKONAŃ

Opis produktu

Wyłącznik kompaktowy XT7S 1600 Ekip Touch LSI In=1600A 3p F F nr katalogowy 1SDA100841R1 serii SACE Tmax XT firmy ABB to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 1600A. Wyłącznik wyposażony jest w wyzwalacz elektroniczny Ekip Touch LSI do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.4 do 1 x In a zwarciowego 1 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 50kA a znamionowe napięcie pracy do 690V AC. Ten automatyczny wyłącznik SACE Tmax XT przeznaczony jest do dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	ABB
Seria	SACE Tmax XT
Typ produktu	Wyłącznik kompaktowy
Symbol	XT7S 1600 Ekip Touch LSI In=1600A 3p F F
Ilość biegunów	3P
Kod prądu zwarciowego	S
Montaż	płyta
Nazwa wyzwalacza	Ekip Touch LSI
Prąd znamionowy	1600A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	elektroniczny
Wersja	stacjonarny
Zakres nastaw wyzwalacza przeciążeniowego	0.4 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	1 do 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	50kA
Znamionowe napięcie łączeniowe	690V AC
