Wyłącznik kompaktowy Tmax XT7S 1000 Ekip Dip LS/I 1000A 3p FF, 1000A, zab. Ekip Dip LS/I, 50kA

Wyłącznik kompaktowy Tmax XT7S 1000 Ekip Dip LS/I 1000A 3p FF, 1000A, zab. Ekip Dip LS/I, 50kA

Kod produktu	ABB0120970
Producent	ABB
Numer Katalogowy	1SDA100827R1
Seria	SACE Tmax XT

TABELA WYKONAŃ

Opis produktu

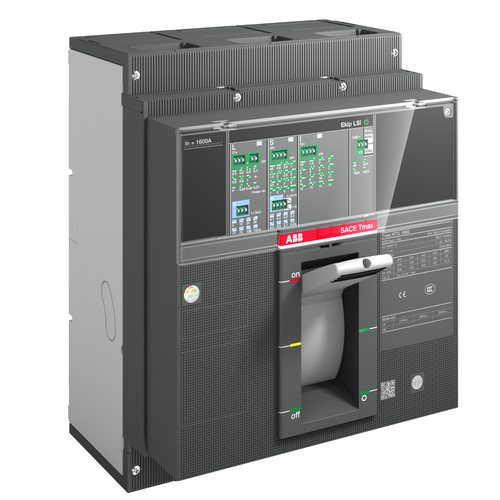

Wyłącznik kompaktowy XT7S 1000 Ekip Dip LS/I In=1000A 3p F F nr katalogowy 1SDA100827R1 serii SACE Tmax XT firmy ABB to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 1000A. Wyłącznik wyposażony jest w wyzwalacz elektroniczny Ekip Dip LS/I do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.4 do 1 x In a zwarciowego 1 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 50kA a znamionowe napięcie pracy do 690V AC. Ten automatyczny wyłącznik SACE Tmax XT przeznaczony jest do dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	ABB
Seria	SACE Tmax XT
Typ produktu	Wyłącznik kompaktowy
Symbol	XT7S 1000 Ekip Dip LS/I In=1000A 3p F F
Ilość biegunów	3P
Kod prądu zwarciowego	S
Montaż	płyta
Nazwa wyzwalacza	Ekip Dip LS/I
Prąd znamionowy	1000A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	elektroniczny
Wersja	stacjonarny
Zakres nastaw wyzwalacza przeciążeniowego	0.4 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	1 do 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	50kA
Znamionowe napięcie łączeniowe	690V AC
