Wyłącznik kompaktowy Tmax XT4N 250 TMA 250-2500 4p FF, 250A, zab. TMA, 36kA

Wyłącznik kompaktowy Tmax XT4N 250 TMA 250-2500 4p FF, 250A, zab. TMA, 36kA

Kod produktu	ABB0120780
Producent	ABB
Numer Katalogowy	1SDA068111R1
Seria	SACE Tmax XT

TABELA WYKONAŃ

Opis produktu

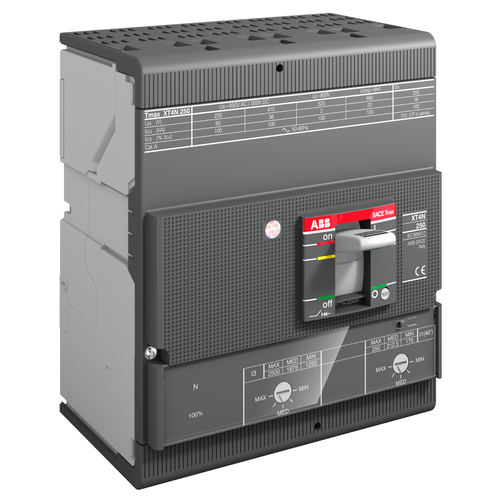

Wyłącznik kompaktowy XT4N 250 TMA 250-2500 4p F F nr katalogowy 1SDA068111R1 serii SACE Tmax XT firmy ABB to 4-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 250A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TMA do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego 5 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 36kA a znamionowe napięcie pracy do 690V AC. Ten automatyczny wyłącznik SACE Tmax XT przeznaczony jest do dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	ABB
Seria	SACE Tmax XT
Typ produktu	Wyłącznik kompaktowy
Symbol	XT4N 250 TMA 250-2500 4p F F
Ilość biegunów	4P
Kod prądu zwarciowego	N
Montaż	płyta
Nazwa wyzwalacza	TMA
Prąd znamionowy	250A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	termomagnetyczny
Wersja	stacjonarny
Zakres nastaw wyzwalacza przeciążeniowego	0.7 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	5 do 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	36kA
Znamionowe napięcie łączeniowe	690V AC
