Wyłącznik kompaktowy Tmax XT3S 250 TMD 250-2500 3p FF, 250A, zab. TMD, 50kA

Wyłącznik kompaktowy Tmax XT3S 250 TMD 250-2500 3p FF, 250A, zab. TMD, 50kA

Kod produktu	ABB0120745
Producent	ABB
Numer Katalogowy	1SDA068221R1
Seria	SACE Tmax XT

TABELA WYKONAŃ

Opis produktu

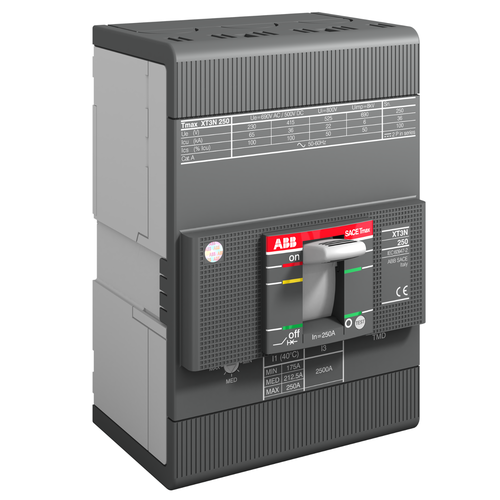

Wyłącznik kompaktowy XT3S 250 TMD 250-2500 3p F F nr katalogowy 1SDA068221R1 serii SACE Tmax XT firmy ABB to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 250A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TMD do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego stały 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 50kA a znamionowe napięcie pracy do 690V AC. Ten automatyczny wyłącznik SACE Tmax XT przeznaczony jest do dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	ABB
Seria	SACE Tmax XT
Typ produktu	Wyłącznik kompaktowy
Symbol	XT3S 250 TMD 250-2500 3p F F
Ilość biegunów	3P
Kod prądu zwarciowego	S
Montaż	płyta
Nazwa wyzwalacza	TMD
Prąd znamionowy	250A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	termomagnetyczny
Wersja	stacjonarny
Zakres nastaw wyzwalacza przeciążeniowego	0.7 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	stały 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	50kA
Znamionowe napięcie łączeniowe	690V AC
