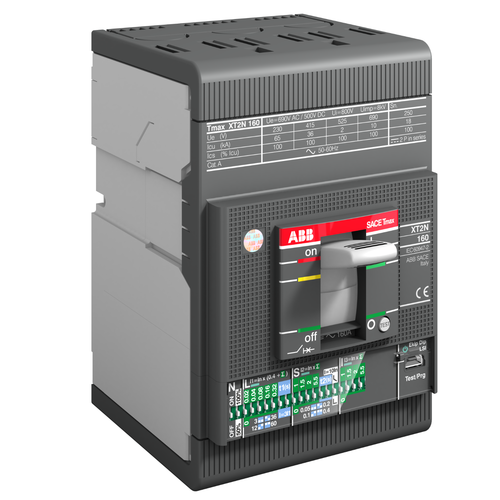

Wyłącznik kompaktowy Tmax XT2N 160 Ekip LS/I 100A 3p FF, 100A, zab. Ekip LS/I, 36kA

Wyłącznik kompaktowy Tmax XT2N 160 Ekip LS/I 100A 3p FF, 100A, zab. Ekip LS/I, 36kA

Kod produktu	ABB0120685
Producent	ABB
Numer Katalogowy	1SDA067057R1
Seria	SACE Tmax XT

TABELA WYKONAŃ

Opis produktu

Wyłącznik kompaktowy XT2N 160 Ekip LS/I In=100A 3p F F nr katalogowy 1SDA067057R1 serii SACE Tmax XT firmy ABB to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 100A. Wyłącznik wyposażony jest w wyzwalacz elektroniczny Ekip LS/I do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.4 do 1 x In a zwarciowego 1 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 36kA a znamionowe napięcie pracy do 690V AC. Ten automatyczny wyłącznik SACE Tmax XT przeznaczony jest do dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	ABB
Seria	SACE Tmax XT
Typ produktu	Wyłącznik kompaktowy
Symbol	XT2N 160 Ekip LS/I In=100A 3p F F
Ilość biegunów	3P
Kod prądu zwarciowego	N
Montaż	płyta
Nazwa wyzwalacza	Ekip LS/I
Prąd znamionowy	100A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	elektroniczny
Wersja	stacjonarny
Zakres nastaw wyzwalacza przeciążeniowego	0.4 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	1 do 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	36kA
Znamionowe napięcie łączeniowe	690V AC
