Wyłącznik kompaktowy Tmax XT1B 160 TMD 63-630 4p FF, 63A, zab. TMD, 18kA

Wyłącznik kompaktowy Tmax XT1B 160 TMD 63-630 4p FF, 63A, zab. TMD, 18kA

Kod produktu	ABB0120510
Producent	ABB
Numer Katalogowy	1SDA066816R1
Seria	SACE Tmax XT

TABELA WYKONAŃ

Opis produktu

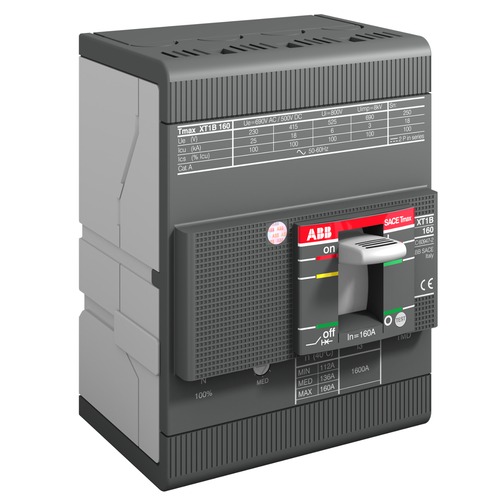

Wyłącznik kompaktowy XT1B 160 TMD 63-630 4p F F nr katalogowy 1SDA066816R1 serii SACE Tmax XT firmy ABB to 4-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 63A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TMD do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego stały 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 18kA a znamionowe napięcie pracy do 690V AC. Ten automatyczny wyłącznik SACE Tmax XT przeznaczony jest do dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	ABB
Seria	SACE Tmax XT
Typ produktu	Wyłącznik kompaktowy
Symbol	XT1B 160 TMD 63-630 4p F F
Ilość biegunów	4P
Kod prądu zwarciowego	B
Montaż	płyta
Nazwa wyzwalacza	TMD
Prąd znamionowy	63A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	termomagnetyczny
Wersja	stacjonarny
Zakres nastaw wyzwalacza przeciążeniowego	0.7 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	stały 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	18kA
Znamionowe napięcie łączeniowe	690V AC
