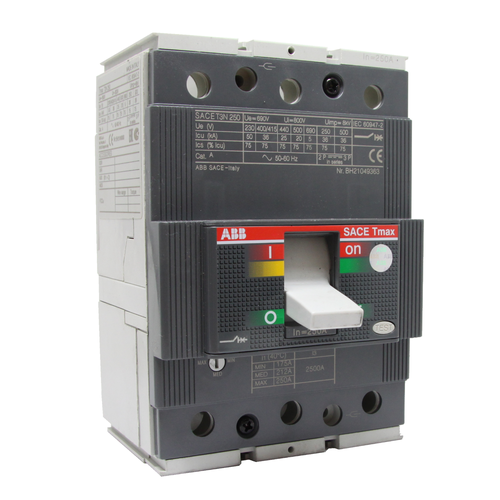

Wyłącznik kompaktowy Tmax T3N 250 TMD250-2500 3P, 250A, zab. TMD, 36kA

Wyłącznik kompaktowy Tmax T3N 250 TMD250-2500 3P, 250A, zab. TMD, 36kA

Kod produktu	ABB0123025
Producent	ABB
Numer Katalogowy	1SDA051247R1
Seria	SACE Tmax T

TABELA WYKONAŃ

Opis produktu

Wyłącznik kompaktowy Tmax T3N 250 TMD250-2500 3P nr katalogowy Tmax T3N 250 TMD250-2500 3P serii SACE Tmax T firmy ABB to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 250A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TMD do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego stały 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 36kA a znamionowe napięcie pracy do 690V AC. Ten wyłącznik Tmax T przeznaczony jest do dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	ABB
Seria	SACE Tmax T
Typ produktu	Wyłącznik kompaktowy
Symbol	Tmax T3N 250 TMD250-2500 3P
Ilość biegunów	3P
Kod prądu zwarciowego	N
Montaż	płyta
Nazwa wyzwalacza	TMD
Prąd znamionowy	250A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	termomagnetyczny
Zakres nastaw wyzwalacza przeciążeniowego	0.7 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	stały 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	36kA
Znamionowe napięcie łączeniowe	690V AC
