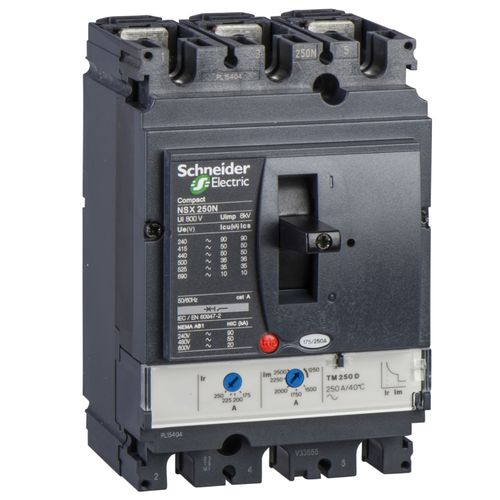

Wyłącznik kompaktowy NSX250N TM250D 3P, 250A, zab. TM-D, 50kA

Wyłącznik kompaktowy NSX250N TM250D 3P, 250A, zab. TM-D, 50kA

Kod produktu	SCH0121480
Producent	Schneider Electric
Numer Katalogowy	LV431830
Seria	Compact NSX

TABELA WYKONAŃ

Opis produktu

Wyłącznik kompaktowy NSX250N TM250D 3P nr katalogowy LV431830 serii Compact NSX firmy Schneider Electric to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 250A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TM-D do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego 5 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 50kA a znamionowe napięcie pracy 690V AC. Ten automatyczny wyłącznik Compact NSX przeznaczony jest do zabezpieczania obwodów rozdziału energii elektrycznej niskiego napięcia w sieciach dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	Schneider Electric
Seria	Compact NSX
Typ produktu	Wyłącznik kompaktowy
Symbol	NSX250N TM250D 3P
Ilość biegunów	3P
Kod prądu zwarciowego	N
Masa	2.4kg
Montaż	płyta
Nazwa wyzwalacza	TM-D
Prąd znamionowy	250A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	termomagnetyczny
Zakres nastaw wyzwalacza przeciążeniowego	0.7 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	5 do 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	50kA
Znamionowe napięcie łączeniowe	690V AC
