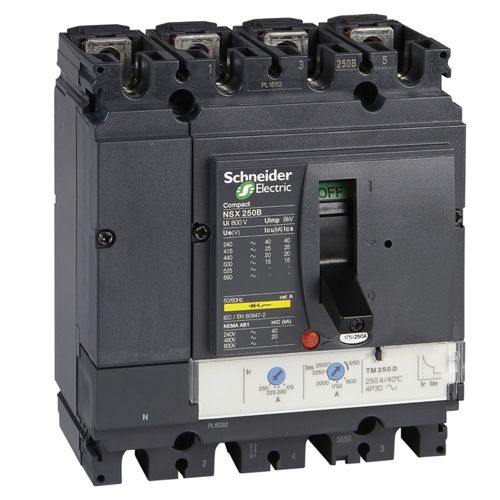

Wyłącznik kompaktowy NSX250B TM250D 4P, 250A, zab. TM-D, 25kA
Kod produktu | SCH0121468 |
Producent | Schneider Electric |
Numer Katalogowy | LV431130 |
Seria | Compact NSX |
Opis produktu
Wyłącznik kompaktowy NSX250B TM250D 4P nr katalogowy LV431130 serii Compact NSX firmy Schneider Electric to 4-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 250A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TM-D do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego 5 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 25kA a znamionowe napięcie pracy 690V AC. Ten automatyczny wyłącznik Compact NSX przeznaczony jest do zabezpieczania obwodów rozdziału energii elektrycznej niskiego napięcia w sieciach dystrybucji prądu przemiennego (AC).
Dane techniczne
Producent | Schneider Electric |
Seria | Compact NSX |
Typ produktu | Wyłącznik kompaktowy |
Symbol | NSX250B TM250D 4P |
Ilość biegunów | 4P |
Kod prądu zwarciowego | B |
Masa | 2.8kg |
Montaż | płyta |
Nazwa wyzwalacza | TM-D |
Prąd znamionowy | 250A |
Przyłącze | połączenie śrubowe |
Typ wyzwalacza | termomagnetyczny |
Zakres nastaw wyzwalacza przeciążeniowego | 0.7 do 1 x In |
Zakres nastaw wyzwalacza zwarciowego | 5 do 10 x In |
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC | 25kA |
Znamionowe napięcie łączeniowe | 690V AC |
Dane producenta | SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com |
