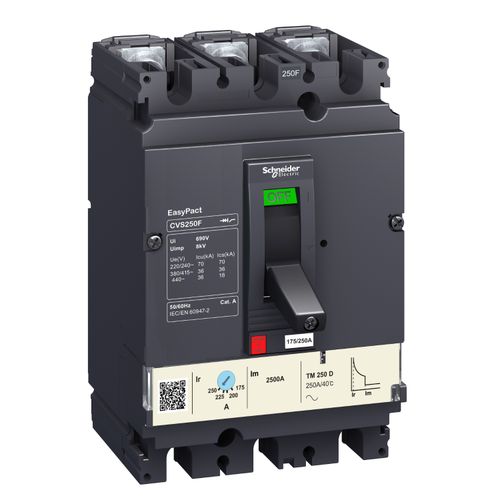

Wyłącznik kompaktowy CVS250F TM250D 3P, 250A, zab. TM-D, 36kA

Wyłącznik kompaktowy CVS250F TM250D 3P, 250A, zab. TM-D, 36kA

Kod produktu	SCH0123240
Producent	Schneider Electric
Numer Katalogowy	LV525333
Seria	EasyPact CVS

TABELA WYKONAŃ

Opis produktu

Wyłącznik kompaktowy CVS250F TM250D 3P nr katalogowy LV525333 serii EasyPact CVS firmy Schneider Electric to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 250A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TM-D do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego stały 2500A. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 36kA a znamionowe napięcie pracy 440V AC. Ten automatyczny wyłącznik EasyPact CVS przeznaczony jest do zabezpieczania obwodów rozdziału energi elektrycznej niskiego napięcia w sieciach dystrybucji prądu przemiennego (AC).

Dane techniczne

Producent	Schneider Electric
Seria	EasyPact CVS
Typ produktu	Wyłącznik kompaktowy
Symbol	CVS250F TM250D 3P
Ilość biegunów	3P
Kod prądu zwarciowego	F
Masa	2.0kg
Montaż	płyta
Nazwa wyzwalacza	TM-D
Prąd znamionowy	250A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	termomagnetyczny
Zakres nastaw wyzwalacza przeciążeniowego	0.7 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	stały 2500A
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	36kA
Znamionowe napięcie łączeniowe	440V AC
