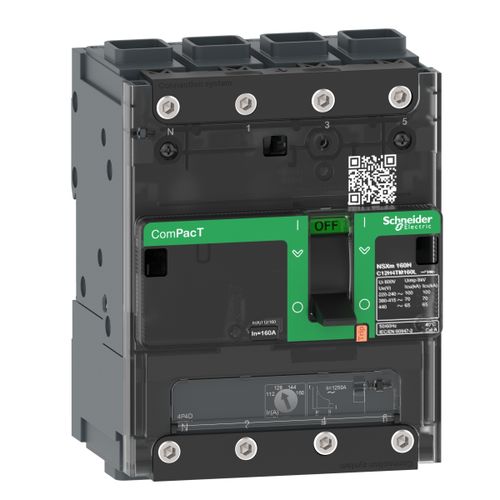

Wyłącznik ComPacT NSXm 25kA TM160D 4P EverLink, 4P 160A, zab. TM-D
Kod produktu | SCH0121065 |
Producent | Schneider Electric |
Numer Katalogowy | C12B4TM160L |
Seria | ComPacT NSXm |
Opis produktu
Wyłącznik kompaktowy NSXm 25kA TM160D 4P EverLink nr katalogowy C12B4TM160L serii ComPacT NSXm firmy Schneider Electric to 4-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 160A. Seria NSXm zachowuje wysoką jakość i szeroki zakres parametrów znamionowych przy zmniejszonym gabarycie. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TM-D do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego stały 1250A. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 25kA a znamionowe napięcie pracy 690V AC. Ten automatyczny wyłącznik Compact NSXm przeznaczony jest do zabezpieczania obwodów rozdziału energii elektrycznej niskiego napięcia w sieciach dystrybucji prądu przemiennego (AC). Wyłącznik posiada przyłącza z zaciskami EverLink. ComPacT C12B4TM160L zastępuje poprzednią wersję LV426229.
Dane techniczne
Producent | Schneider Electric |
Seria | ComPacT NSXm |
Typ produktu | Wyłącznik kompaktowy |
Symbol | NSXm 25kA TM160D 4P EverLink |
Ilość biegunów | 4P |
Kod prądu zwarciowego | B |
Masa | 1,42kg |
Montaż | szyna DIN/płyta |
Nazwa wyzwalacza | TM-D |
Prąd znamionowy | 160A |
Przyłącze | złącza EverLink |
Typ wyzwalacza | termomagnetyczny |
Zakres nastaw wyzwalacza przeciążeniowego | 0.7 do 1 x In |
Zakres nastaw wyzwalacza zwarciowego | stały 1250A |
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC | 25kA |
Znamionowe napięcie łączeniowe | 690V AC |
