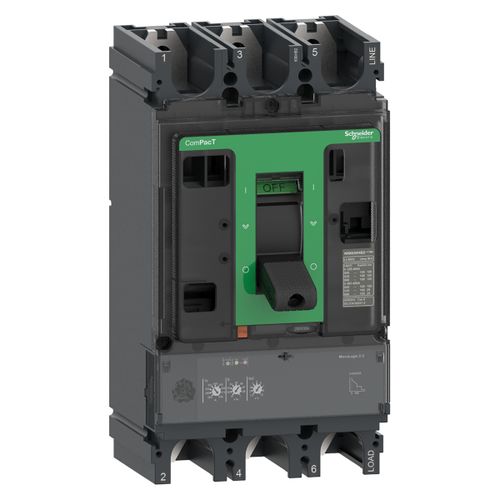

Wyłącznik ComPacT NSX630N Mic2.3 630A 3P, 630A, zab. Micrologic 2.3, 50kA

Wyłącznik ComPacT NSX630N Mic2.3 630A 3P, 630A, zab. Micrologic 2.3, 50kA

Kod produktu	SCH0122990
Producent	Schneider Electric
Numer Katalogowy	C63N32D630
Seria	ComPacT NSX

TABELA WYKONAŃ

Opis produktu

Wyłącznik kompaktowy NSX630N Mic2.3 630A 3P nr katalogowy C63N32D630 serii ComPacT NSX firmy Schneider Electric to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 630A. Wyłącznik wyposażony jest w wyzwalacz elektroniczny Mic2.3 do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.4 do 1 x In a zwarciowego 1.5 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 50kA a znamionowe napięcie pracy 690V AC. Ten automatyczny wyłącznik ComPacT NSXm przeznaczony jest do zabezpieczania obwodów rozdziału energii elektrycznej niskiego napięcia w sieciach dystrybucji prądu przemiennego (AC). Wyłącznik posiada przyłącza śrubowe. ComPacT C63N32D630 zastępuje poprzednią wersję LV432893.

Dane techniczne

Producent	Schneider Electric
Seria	ComPacT NSX
Typ produktu	Wyłącznik kompaktowy
Symbol	NSX630N Mic2.3 630A 3P
Ilość biegunów	3P
Kod prądu zwarciowego	N
Masa	6.2kg
Montaż	płyta
Nazwa wyzwalacza	Mic2.3
Prąd znamionowy	630A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	elektroniczny
Zakres nastaw wyzwalacza przeciążeniowego	0.4 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	1.5 do 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	50kA
Znamionowe napięcie łączeniowe	690V AC
