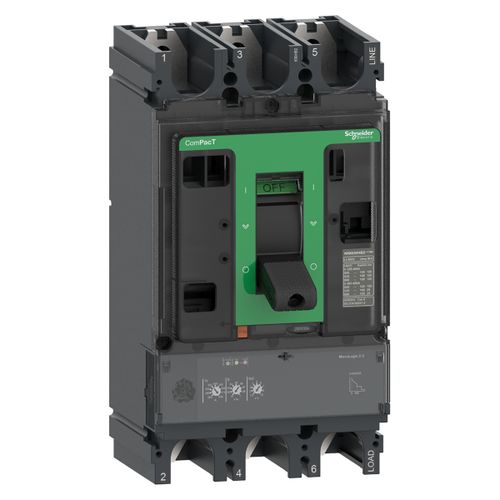

Wyłącznik ComPacT NSX400H Mic2.3 250A 3P, 250A, zab. Micrologic 2.3, 70kA

Wyłącznik ComPacT NSX400H Mic2.3 250A 3P, 250A, zab. Micrologic 2.3, 70kA

Kod produktu	SCH0122870
Producent	Schneider Electric
Numer Katalogowy	C40H32D250
Seria	ComPacT NSX

TABELA WYKONAŃ

Opis produktu

Wyłącznik kompaktowy NSX400H Mic2.3 250A 3P nr katalogowy C40H32D250 serii ComPacT NSX firmy Schneider Electric to 3-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 250A. Wyłącznik wyposażony jest w wyzwalacz elektroniczny Mic2.3 do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.4 do 1 x In a zwarciowego 1.5 do 10 x In. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 70kA a znamionowe napięcie pracy 690V AC. Ten automatyczny wyłącznik ComPacT NSXm przeznaczony jest do zabezpieczania obwodów rozdziału energii elektrycznej niskiego napięcia w sieciach dystrybucji prądu przemiennego (AC). Wyłącznik posiada przyłącza śrubowe. ComPacT C40H32D250 zastępuje poprzednią wersję LV432709.

Dane techniczne

Producent	Schneider Electric
Seria	ComPacT NSX
Typ produktu	Wyłącznik kompaktowy
Symbol	NSX400H Mic2.3 250A 3P
Ilość biegunów	3P
Kod prądu zwarciowego	H
Masa	6.05kg
Montaż	płyta
Nazwa wyzwalacza	Mic2.3
Prąd znamionowy	250A
Przyłącze	połączenie śrubowe
Typ wyzwalacza	elektroniczny
Zakres nastaw wyzwalacza przeciążeniowego	0.4 do 1 x In
Zakres nastaw wyzwalacza zwarciowego	1.5 do 10 x In
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC	70kA
Znamionowe napięcie łączeniowe	690V AC
