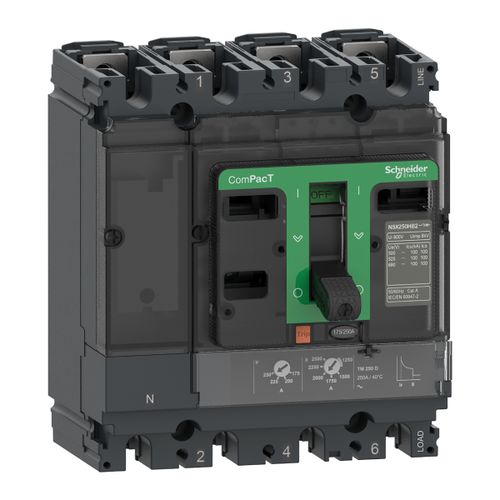

Wyłącznik kompaktowy NSX100F TM50D 4P nr katalogowy C10F4TM050 serii ComPacT NSX firmy Schneider Electric to 4-biegunowy kompaktowy wyłącznik mocy o prądzie znamionowym 50A. Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TM-D do ochrony przed przeciążeniem oraz zwarciem. Zakres nastaw wyzwalacza przeciążeniowego wynosi od 0.7 do 1 x In a zwarciowego stały 500A. Znamionowa zwarciowa zdolność łączeniowa wyłącznika Icu przy 400V AC wynosi 36kA a znamionowe napięcie pracy 690V AC. Ten automatyczny wyłącznik ComPacT NSXm przeznaczony jest do zabezpieczania obwodów rozdziału energii elektrycznej niskiego napięcia w sieciach dystrybucji prądu przemiennego (AC). Wyłącznik posiada przyłącza śrubowe. ComPacT C10F4TM050 zastępuje poprzednią wersję LV429653.
Dane techniczne
Producent
Schneider Electric
Seria
ComPacT NSX
Typ produktu
Wyłącznik kompaktowy
Symbol
NSX100F TM50D 4P
Ilość biegunów
4P
Kod prądu zwarciowego
F
Masa
2.4kg
Montaż
płyta
Nazwa wyzwalacza
TM-D
Prąd znamionowy
50A
Przyłącze
połączenie śrubowe
Typ wyzwalacza
termomagnetyczny
Zakres nastaw wyzwalacza przeciążeniowego
0.7 do 1 x In
Zakres nastaw wyzwalacza zwarciowego
stały 500A
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC
