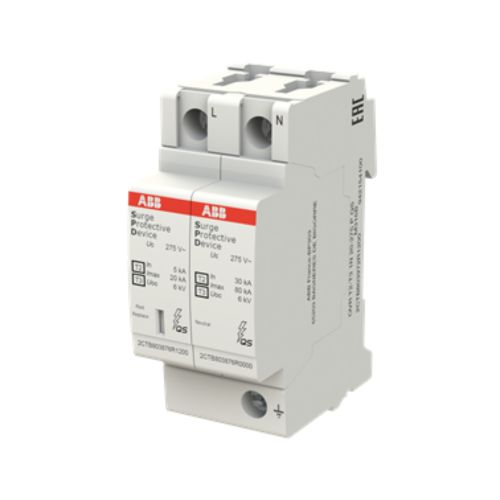

Ogranicznik przepięć OVR T2-T3 1N 20-275 P QS, typ T2+T3, 1P+N, 20kA, sieć TN-S/TT

Ogranicznik przepięć OVR T2-T3 1N 20-275 P QS, typ T2+T3, 1P+N, 20kA, sieć TN-S/TT

Kod produktu	ABB0670620
Producent	ABB
Numer Katalogowy	2CTB803972R1200
Seria	OVR T2-T3

TABELA WYKONAŃ

Opis produktu

Ogranicznik przepięć OVR T2-T3 1N 20-275 P QS nr kat. 2CTB803972R1200 firmy ABB to warystorowy ogranicznik przepięć serii OVR T2-T3, typu 2+3, z wymiennymi wkładkami, przeznaczony do ochrony przeciwprzepięciowej w sieciach z systemem uziemienia TN-S/TT. Liczba biegunów 1P+N. Maksymalny prąd wyładowczy (8/20) Imax wynosi 20kA. Jest to ogranicznik przepięć typu T2+T3 (dawna klasa C+D). Wyposażony jest w mechaniczny wskaźnik uszkodzenia na czole aparatu. Ograniczniki przepięć serii OVR T2-T3 typu 2 i 3 przeznaczone są do ochrony instalacji przed przepięciami wywołanymi wyładowaniem pośrednim lub przepięciami łączeniowymi w sieci. Typ 3 po zredukowaniu przepięcia przez wcześniejsze stopnie zapewnia precyzyjną ochronę szczególnie ważnych urządzeń przed przepięciami. Należy instalować jak najbliżej ochranianych wrażliwych urządzeń.

Dane techniczne

Producent	ABB
Seria	OVR T2-T3
Typ produktu	Ogranicznik przepięć AC
Symbol	OVR T2-T3 1N 20-275 P QS
Przeznaczenie	ochrona sieci AC
Liczba biegunów	1P+N
Typ	T2+T3
Maks. napięcie pracy Uc	275V AC
Maks. prąd wyładowczy (8/20) Imax	20kA
Napięcie znamionowe Un	230V AC
Rodzaj sieci	TN-S/TT
Znamionowy prąd wyładowczy (8/20) In	5kA
