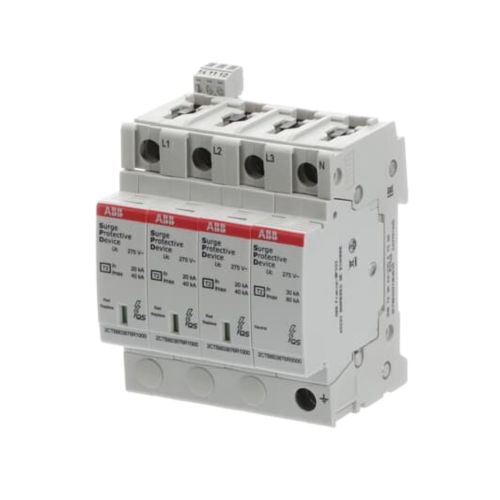

Ogranicznik przepięć OVR T2 3N 40-275s P TS QS, typ T2, 3P+N, 40kA, sieć TN-S/TT, ze stykiem sygnal.

Ogranicznik przepięć OVR T2 3N 40-275s P TS QS, typ T2, 3P+N, 40kA, sieć TN-S/TT, ze stykiem sygnal.

Kod produktu	ABB0670450
Producent	ABB
Numer Katalogowy	2CTB815704R0800
Seria	OVR T2

TABELA WYKONAŃ

Opis produktu

Ogranicznik przepięć OVR T2 3N 40-275s P TS QS nr kat. 2CTB815704R0800 firmy ABB to warystorowy granicznik przepięć serii OVR T2, typu 2, z wymiennymi wkładkami, przeznaczony do ochrony przeciwprzepięciowej w sieciach z systemem uziemienia TN-S/TT. Liczba biegunów 3P+N. Maksymalny prąd wyładowczy (8/20) Imax wynosi 40kA. Jest to ogranicznik przepięć typu T2 (dawna klasa C). Wyposażony jest w mechaniczny wskaźnik uszkodzenia na czole aparatu oraz styk sygnalizacyjny. Ogranicznik przepięć OVR typu 2 przeznaczony do ochrony instalacji przed przepięciami indukowanymi powstałymi np. na skutek uderzenia pioruna w pobliskie obiekty, a także do ochrony przed przepięciami powstałymi na skutek operacji łączeniowych. Zadaniem ograniczników typu 2 jest ograniczanie przepięć indukowanych, łączeniowych jak i przepięć zredukowanych przez wcześniejszy stopień ochrony do wartości wymaganej dla kategorii II przepięć.

Dane techniczne

Producent	ABB
Seria	OVR T2
Typ produktu	Ogranicznik przepięć AC
Symbol	OVR T2 3N 40-275s P TS QS
Przeznaczenie	ochrona sieci AC
Uwagi	ze stykiem sygnal.
Liczba biegunów	3P+N
Typ	T2
Maks. napięcie pracy Uc	275V AC
Maks. prąd wyładowczy (8/20) Imax	40kA
Napięcie znamionowe Un	230/400V AC
Rodzaj sieci	TN-S/TT
Znamionowy prąd wyładowczy (8/20) In	20kA
