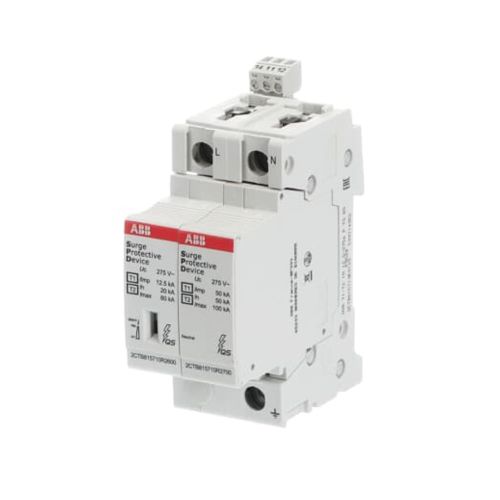

Ogranicznik przepięć OVR T1-T2 1N 12.5-275s P TS Q, typ T1+T2, 1P+N, 12.5/80kA, sieć TN-S/TT, ze stykiem sygnal.

Kod produktu ABB0670520
Producent ABB
Numer Katalogowy 2CTB815710R0100
Seria OVR T1-T2
TABELA WYKONAŃ


Opis produktu

Ogranicznik przepięć OVR T1-T2 1N 12.5-275s P TS Q nr kat. 2CTB815710R0100 firmy ABB to granicznik przepięć serii OVR T1-T2, typu 1+2, z wymiennymi wkładkami, przeznaczony do ochrony przeciwprzepięciowej w sieciach z systemem uziemienia TN-S/TT. Liczba biegunów 1P+N. Prąd udarowy (10/350) Iimp wynosi wynosi 12.5kA a maksymalny prąd wyładowczy Imax wynosi 80kA. Jest to ogranicznik przepięć typu T1+T2 (dawna klasa B+C). Wyposażony jest w mechaniczny wskaźnik uszkodzenia na czole aparatu oraz styk sygnalizacyjny. Ograniczniki przepięć OVR typu 1+2 firmy ABB przeznaczone są do stosowania w rozdzielnicach głównych domów jednorodzinnych, mieszkań lub innych obiektów. Mają zdolność wytrzymywania dużych prądów udarowych o kształcie (10/350) μs czyli udarów o prądzie i energii jakie występują przy bezpośrednim uderzeniu pioruna w obiekt, oraz udarów o kształcie (8/20) μs odpowiadającym wtórnym udarom indukowanym w sieci i udarom łączeniowym. Należy je instalować na wejściu do głównej rozdzielnicy w celu pełnego zabezpieczenia instalacji elektrycznej, jak najbliżej miejsca wprowadzenia przewodów zasilających do obiektu.

Dane techniczne

Producent ABB
Seria OVR T1-T2
Typ produktu Ogranicznik przepięć AC
Symbol OVR T1-T2 1N 12.5-275s P TS Q
Przeznaczenie ochrona sieci AC
Uwagi ze stykiem sygnal.
Liczba biegunów 1P+N
Typ T1+T2
Maks. napięcie pracy Uc 275V AC
Maks. prąd wyładowczy (8/20) Imax 80kA
Napięcie znamionowe Un 230V AC
Prąd udarowy (10/350) Iimp 12.5kA
Rodzaj sieci TN-S/TT
Znamionowy prąd wyładowczy (8/20) In 20kA
