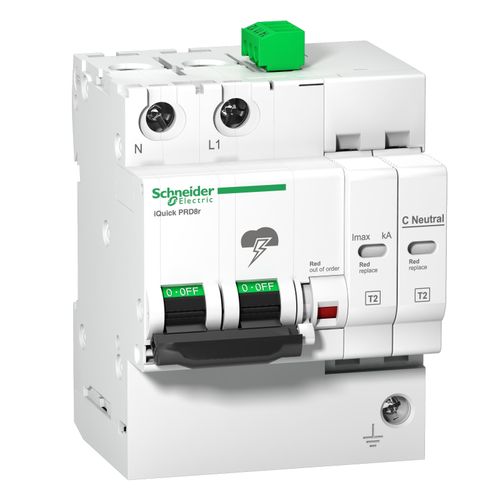

Ogranicznik przepięć iQuickPRD-20r-1PN, typ T2, 1P+N, 20kA, sieć 1-faz TN-S/TT, ze stykiem sygnal.

Ogranicznik przepięć iQuickPRD-20r-1PN, typ T2, 1P+N, 20kA, sieć 1-faz TN-S/TT, ze stykiem sygnal.

Kod produktu	SCH0670800
Producent	Schneider Electric
Numer Katalogowy	A9L16295
Seria	iQuick PRD

TABELA WYKONAŃ

Opis produktu

Ogranicznik przepięć iQuickPRD-20r-1PN nr kat. A9L16295 firmy Schneider Electric to modułowy ogranicznik przepięć serii Multi9 iQuickPRD ze zintegrowanym dobezpieczeniem. Przeznaczony do ochrony przeciwprzepięciowej do stosowania w sieciach 1-faz z systemem uziemienia TN-S/TT. Liczba biegunów 1P+N. Maksymalny prąd wyładowczy (8/20) Imax wynosi 20kA. Jest to ogranicznik przepięć typu T2 (dawna klasa C). Wyposażony jest w optyczny wskaźnik uszkodzenia (biały/czerwony) na czole aparatu oraz styk sygnalizacyjny 1P 2A/250V AC. Ograniczniki przepięć serii iQuickPRD typu 2 to innowacyjne ograniczniki przeciwprzepięciowe z wbudowanym dobezpieczeniem nadprądowym. Chronią urządzenia elektryczne i elektroniczne przed indukowanymi przepięciami atmosferycznymi. Ogranicznik iQuick PRD 20r jest zalecany dla przeciętnego poziomu ryzyka.

Dane techniczne

Producent	Schneider Electric
Seria	iQuick PRD
Typ produktu	Ogranicznik przepięć AC
Symbol	iQuickPRD-20r-1PN
Przeznaczenie	ochrona sieci AC
Uwagi	ze stykiem sygnal.
Liczba biegunów	1P+N
Typ	T2
Maks. napięcie pracy Uc	350V AC
Maks. prąd wyładowczy (8/20) Imax	20kA
Napięcie znamionowe Un	230V AC
Rodzaj sieci	1-faz TN-S/TT
Znamionowy prąd wyładowczy (8/20) In	5kA
