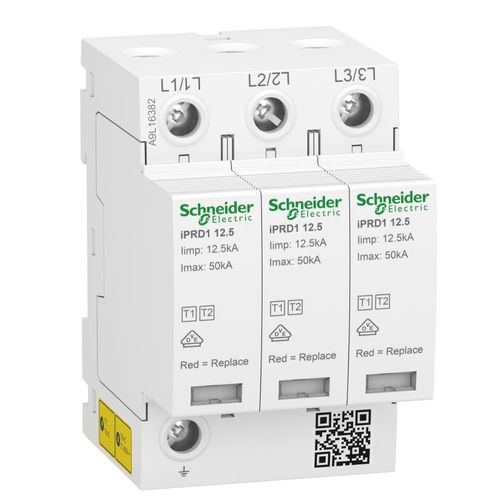

Ogranicznik przepięć iPRD1 12.5R-T12-3, typ T1+T2, 3P, 50kA, sieć 3-faz TN-C, ze stykiem sygnal.
| Kod produktu | SCH0670320 |
| Producent | Schneider Electric |
| Numer Katalogowy | A9L16382 |
| Seria | iPRD1 12.5r |
Opis produktu
Ogranicznik przepięć iPRD1 12.5R-T12-3 nr kat. A9L16382 firmy Schneider Electric to iskiernikowo-warystorowy (MOV + GDT) ogranicznik przepięć serii Multi9 PRD1, z wymiennymi wkładkami, przeznaczony do ochrony przeciwprzepięciowej do stosowania w sieciach 3-faz z systemem uziemienia TN-C. Liczba biegunów 3P. Prąd udarowy (10/350) Iimp wynosi 12.5kA. Jest to ogranicznik przepięć typu T1+T2 (klasa B+C). Wyposażony jest w optyczny wskaźnik uszkodzenia (biały/czerwony) na czole aparatu oraz styk sygnalizacyjny 1P 1,5A/250V AC. Ograniczniki przepięć serii iPRD1 12.5r typu T1+T2 przeznaczone są do ochrony przeciwprzepięciowej budynków mieszkalnych oraz innych niewielkich obiektów. Pozwalają na zabezpieczenie przed skutkami bezpośredniego oddziaływania prądu piorunowego.
Dane techniczne
| Producent | Schneider Electric |
| Seria | iPRD1 12.5r |
| Symbol | iPRD1 12.5R-T12-3 |
| Przeznaczenie | ochrona sieci AC |
| Uwagi | ze stykiem sygnal. |
| Liczba biegunów | 3P |
| Typ | T1+T2 |
| Maks. napięcie pracy Uc | 350V AC |
| Maks. prąd wyładowczy (8/20) Imax | 50kA |
| Napięcie znamionowe Un | 230/400V AC |
| Prąd udarowy (10/350) Iimp | 12.5kA |
| Rodzaj sieci | 3-faz TN-C |
| Znamionowy prąd wyładowczy (8/20) In | 20kA |
