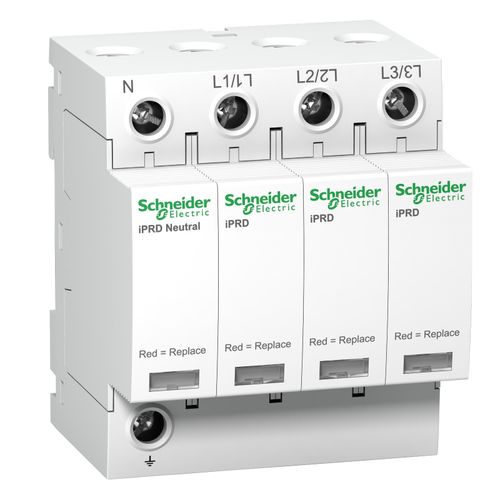

Ogranicznik przepięć iPRD-8r-3PN, typ T2+T3, 3P+N, 8kA, sieć 3-faz TN-S/TT, ze stykiem sygnal.

Ogranicznik przepięć iPRD-8r-3PN, typ T2+T3, 3P+N, 8kA, sieć 3-faz TN-S/TT, ze stykiem sygnal.

Kod produktu	SCH0670750
Producent	Schneider Electric
Numer Katalogowy	A9L08601
Seria	iPRD-8

TABELA WYKONAŃ

Opis produktu

Ogranicznik przepięć iPRD-8r-3PN nr kat. A9L08601 firmy Schneider Electric to modułowy ogranicznik przepięć serii Multi9 iPRD-8, z wymiennymi wkładkami, przeznaczony do ochrony przeciwprzepięciowej do stosowania w sieciach 3-faz z systemem uziemienia TN-S/TT. Liczba biegunów 3P+N. Maksymalny prąd wyładowczy (8/20) Imax wynosi 8kA. Jest to ogranicznik przepięć typu T2+T3 (dawna klasa C+D). Wyposażony jest w optyczny wskaźnik uszkodzenia (biały/czerwony) na czole aparatu oraz styk sygnalizacyjny 1P 0,25A/250V AC. Ograniczniki przepięć serii iPRD-8 typu T2+T3 przeznaczone są do ochrony instalacji przed przepięciami wywołanymi wyładowaniem pośrednim lub przepięciami łączeniowymi w sieci. Typ 3 po zredukowaniu przepięcia przez wcześniejsze stopnie zapewnia precyzyjną ochronę szczególnie ważnych urządzeń przed przepięciami.

Dane techniczne

Producent	Schneider Electric
Seria	iPRD-8
Typ produktu	Ogranicznik przepięć AC
Symbol	iPRD-8r-3PN
Przeznaczenie	ochrona sieci AC
Uwagi	ze stykiem sygnal.
Liczba biegunów	3P+N
Typ	T2+T3
Maks. napięcie pracy Uc	350V AC
Maks. prąd wyładowczy (8/20) Imax	8kA
Napięcie znamionowe Un	230/400V AC
Rodzaj sieci	3-faz TN-S/TT
Znamionowy prąd wyładowczy (8/20) In	2.5kA
