Ogranicznik przepięć iPRD-20-3PN, typ T2, 3P+N, 20kA, sieć 3-faz TN-S/TT

Ogranicznik przepięć iPRD-20-3PN, typ T2, 3P+N, 20kA, sieć 3-faz TN-S/TT

Kod produktu	SCH0670460
Producent	Schneider Electric
Numer Katalogowy	A9L20600
Seria	iPRD

TABELA WYKONAŃ

Opis produktu

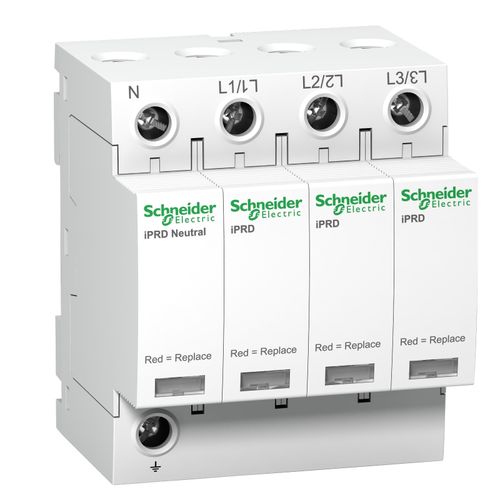

Ogranicznik przepięć iPRD-20-3PN nr kat. A9L20600 firmy Schneider Electric to iskiernikowo-warystorowy (MOV + GDT) ogranicznik przepięć serii Multi9 iPRD, z wymiennymi wkładkami, przeznaczony do ochrony przeciwprzepięciowej do stosowania w sieciach 3-faz z systemem uziemienia TN-S/TT. Liczba biegunów 3P+N. Maksymalny prąd wyładowczy (8/20) Imax wynosi 20kA. Jest to ogranicznik przepięć typu T2 (dawna klasa C). Wyposażony jest w optyczny wskaźnik uszkodzenia (biały/czerwony) na czole aparatu. Ograniczniki przepięć serii iPRD typu T2 przeznaczone są do ochrony instalacji przed przepięciami indukowanymi w sieci przez uderzenie pioruna w pobliskie obiekty oraz chronią przed innymi przepięciami powstałymi w sieci niskiego napięcia (np. przepięcia przy ciężkim rozruchu urządzeń, zadziałaniu zabezpieczeń, nagłych załączeniach i wyłączeniach sieci.

Dane techniczne

Producent	Schneider Electric
Seria	iPRD
Typ produktu	Ogranicznik przepięć AC
Symbol	iPRD-20-3PN
Przeznaczenie	ochrona sieci AC
Liczba biegunów	3P+N
Typ	T2
Maks. napięcie pracy Uc	350V AC
Maks. prąd wyładowczy (8/20) Imax	20kA
Napięcie znamionowe Un	230/400V AC
Rodzaj sieci	3-faz TN-S/TT
Znamionowy prąd wyładowczy (8/20) In	5kA
