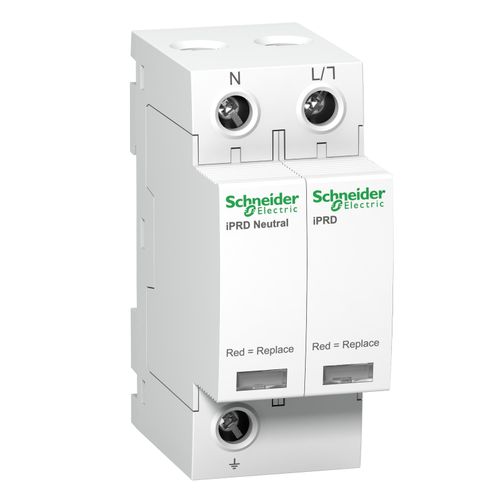

Ogranicznik przepięć iPRD-20-1PN, typ T2, 1P+N, 20kA, sieć 1-faz TN-S/TT

Ogranicznik przepięć iPRD-20-1PN, typ T2, 1P+N, 20kA, sieć 1-faz TN-S/TT

Kod produktu	SCH0670410
Producent	Schneider Electric
Numer Katalogowy	A9L20500
Seria	iPRD

TABELA WYKONAŃ

Opis produktu

Ogranicznik przepięć iPRD-20-1PN nr kat. A9L20500 firmy Schneider Electric to iskiernikowo-warystorowy (MOV + GDT) ogranicznik przepięć serii Multi9 iPRD, z wymiennymi wkładkami, przeznaczony do ochrony przeciwprzepięciowej do stosowania w sieciach 1-faz z systemem uziemienia TN-S/TT. Liczba biegunów 1P+N. Maksymalny prąd wyładowczy (8/20) Imax wynosi 20kA. Jest to ogranicznik przepięć typu T2 (dawna klasa C). Wyposażony jest w optyczny wskaźnik uszkodzenia (biały/czerwony) na czole aparatu. Ograniczniki przepięć serii iPRD typu T2 przeznaczone są do ochrony instalacji przed przepięciami indukowanymi w sieci przez uderzenie pioruna w pobliskie obiekty oraz chronią przed innymi przepięciami powstałymi w sieci niskiego napięcia (np. przepięcia przy ciężkim rozruchu urządzeń, zadziałaniu zabezpieczeń, nagłych załączeniach i wyłączeniach sieci.

Dane techniczne

Producent	Schneider Electric
Seria	iPRD
Typ produktu	Ogranicznik przepięć AC
Symbol	iPRD-20-1PN
Przeznaczenie	ochrona sieci AC
Liczba biegunów	1P+N
Typ	T2
Maks. napięcie pracy Uc	350V AC
Maks. prąd wyładowczy (8/20) Imax	20kA
Napięcie znamionowe Un	230V AC
Rodzaj sieci	1-faz TN-S/TT
Znamionowy prąd wyładowczy (8/20) In	5kA
