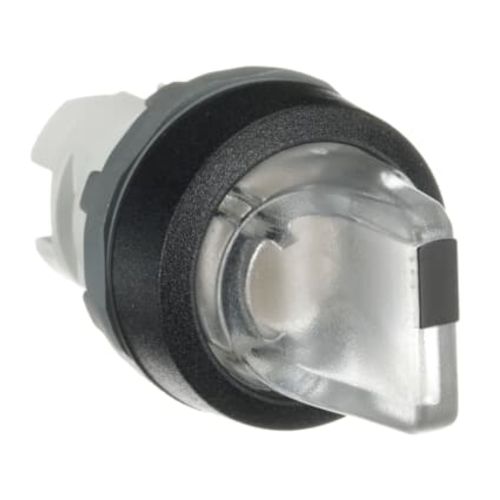

Łącznik pokrętny podświetlany M2SS3-11C, przezroczysty, 2-poz. 45°, prawe chwilowe, kołnierz z tworzywa, napęd bez ramki

Kod produktu ABB0803108
Producent ABB
Numer Katalogowy 1SFA611202R1108
Seria Seria modułowa M
TABELA WYKONAŃ


Opis produktu

Przełącznik M2SS3-11C nr katalogowy 1SFA611202R1108 to łącznik sterowniczy pokrętny podświetlany 2-pozycyjny, przezroczysty serii modułowej M firmy ABB. M2SS3-11C to sam napęd, bez styków i ramki montażowej. Standard montażu w otworze 22mm przy użyciu gwintowanej nakrętki. M2SS3-11C to napęd przełącznika, z samoczynnym powrotem (monostabilny), prawe położenie chwilowe, z krótką dźwignią i z kołnierzem z czarnego tworzywa. Kąt pomiędzy pozycjami wynosi 45°. W celu zmontowania kompletnego przycisku napęd należy wyposażyć w adapter montażowy 3-pozycyjny MCBH-00 lub 5-pozycyjny MCBH5-00, oraz styki pomocnicze MCB.. i moduł świetlny MLBL. Ten przełącznik sterowniczy należy do serii modułowej M firmy ABB, najbardziej wydajnego dostępnego rozwiązania aparatury pulpitowej w standardzie montażowym 22 mm. Seria modułowa charakteryzuje się wysokim stopniem ochrony IP66 w części nad pulpitowej oraz wysoką jakością i długą żywotnością, przez co idealnie nadaje się do zastosowań przemysłowych i komercyjnych we wszystkich branżach. W części nad pulitowej wizualnie odpowiada serii modułowej C przez co może być stosowany zamiennie.

Dane techniczne

Producent ABB
Seria Seria modułowa M
Typ produktu Łącznik pokrętny podświetlany
Symbol M2SS3-11C
Kolor napędu przezroczysty
Kołnierz napędu czarne tworzywo
Podświetlenie podświetlany
Rodzaj budowy modułowy
Rodzaj dźwigni krótka dźwignia
Rodzaj napędu monostabilny
Stopień ochrony IP66
Średnica montażowa 22mm
Źródło światła bez źródła światła
Opis działania 45°, prawe chwilowe
Liczba pozycji 2-poz.
