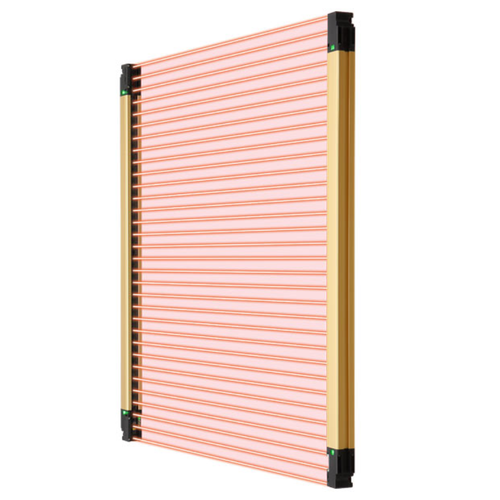

Kurtyna bezpieczeństwa SF4D-H24 (V2) typ 4, IP67, 470mm, ochrona ręki (nadajnik+odbiornik)

Kurtyna bezpieczeństwa SF4D-H24 (V2) typ 4, IP67, 470mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu	PAN2160970
Producent	Panasonic
Numer Katalogowy	SF4D-H24
Seria	SF4D

TABELA WYKONAŃ

Opis produktu

Kurtyna świetlna bezpieczeństwa SF4D-H24 to optyczna bariera bezpieczeństwa firmy Panasonic, przeznaczona do ochrony osób pracujących w otoczeniu maszyn. Bariera wykonana jest w kategorii bezpieczeństwa typ 4 PLe SIL3. Wysokość strefy ochrony wynosi 470mm. Nadajnik emituje 24 wiązek promieni. Rozdzielczość wykrywania (średnica najmniejszego wykrywanego obiektu) wynosi 25mm. Ta bariera przeznaczona jet do ochrony . Kurtyna zasilana jest napięciem 24V DC i posiada 2 uniwersalne wyjścia PNP lub NPN. Zasięg wykrywania (Sn) wynosi 0.2-9m lub 0.8-15m (do wyboru), pomiędzy nadajnikiem a odbiornikiem. Bariera posiada obudowę z wzmocnionych profili aluminiowych, dostarczana jest w komplecie nadajnik plus odbiornik. Uchwyty montażowe oraz kable z konektorem M12 należy zamawiać osobno.

Dane techniczne

Producent	Panasonic
Seria	SF4D
Typ produktu	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa	typ 4
Liczba wiązek	24
Materiał korpusu	aluminum
Napięcie zasilania	24V DC
Przyłącze	konektor M12
Rodzaj ochrony	ochrona ręki
Rodzaj wyjść	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania	25mm
Stopień ochrony	IP67
Uwagi	nadajnik + odbiornik
Wysokość chroniona	470mm
Zasięg wykrywania	0.2-9m lub 0.8-15m
