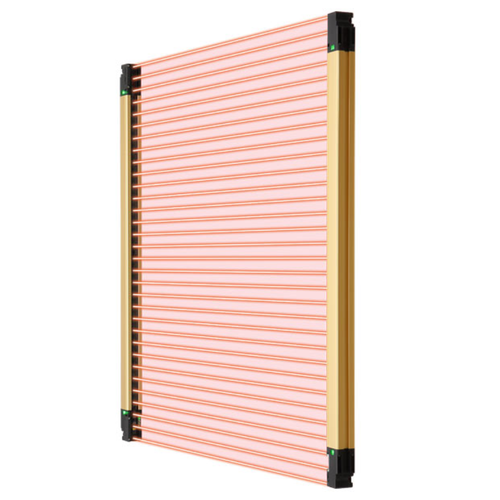

Kurtyna bezpieczeństwa SF4D-F15 (V2) typ 4, IP67, 150mm, ochrona palca (nadajnik+odbiornik)

Kurtyna bezpieczeństwa SF4D-F15 (V2) typ 4, IP67, 150mm, ochrona palca (nadajnik+odbiornik)

Kod produktu	PAN2160810
Producent	Panasonic
Numer Katalogowy	SF4D-F15
Seria	SF4D

TABELA WYKONAŃ

Opis produktu

Kurtyna świetlna bezpieczeństwa SF4D-F15 to optyczna bariera bezpieczeństwa firmy Panasonic, przeznaczona do ochrony osób pracujących w otoczeniu maszyn. Bariera wykonana jest w kategorii bezpieczeństwa typ 4 PLe SIL3. Wysokość strefy ochrony wynosi 150mm. Nadajnik emituje 15 wiązek promieni. Rozdzielczość wykrywania (średnica najmniejszego wykrywanego obiektu) wynosi 14mm. Ta bariera przeznaczona jet do ochrony palca. Kurtyna zasilana jest napięciem 24V DC i posiada 2 uniwersalne wyjścia PNP lub NPN. Zasięg wykrywania (Sn) wynosi 0.2-7m lub 0.8-12m (do wyboru), pomiędzy nadajnikiem a odbiornikiem. Bariera posiada obudowę z wzmocnionych profili aluminiowych, dostarczana jest w komplecie nadajnik plus odbiornik. Uchwyty montażowe oraz kable z konektorem M12 należy zamawiać osobno.

Dane techniczne

Producent	Panasonic
Seria	SF4D
Typ produktu	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa	typ 4
Liczba wiązek	15
Materiał korpusu	aluminum
Napięcie zasilania	24V DC
Przyłącze	konektor M12
Rodzaj ochrony	ochrona palca
Rodzaj wyjść	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania	14mm
Stopień ochrony	IP67
Uwagi	nadajnik + odbiornik
Wysokość chroniona	150mm
Zasięg wykrywania	0.2-7m lub 0.8-12m
