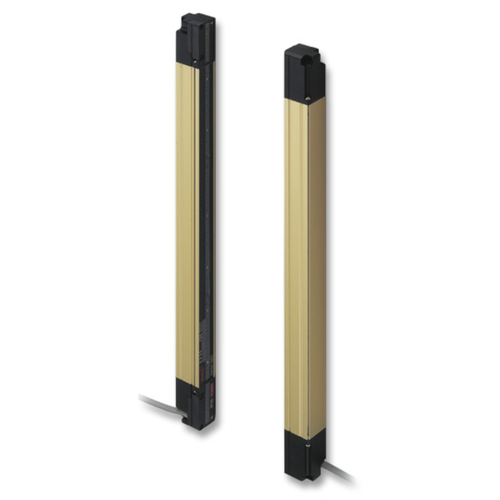

Kurtyna bezpieczeństwa SF4B-H36 (V2) kat.4, IP67, 710mm, ochrona ręki (nadajnik+odbiornik)

Kurtyna bezpieczeństwa SF4B-H36 (V2) kat.4, IP67, 710mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu	PAN2160070
Producent	Panasonic
Numer Katalogowy	SF4B-H36(V2)
Seria	SF4B

TABELA WYKONAŃ

Produkt wycofany

Proponowany zamiennik:

SF4D-H36

Opis produktu

Kurtyna świetlna bezpieczeństwa SF4B-H36(V2) to optyczna bariera bezpieczeństwa firmy Panasonic, przeznaczona do ochrony osób pracujących w otoczeniu maszyn. Bariera wykonana jest w kategorii bezpieczeństwa typ 4 PLe SIL3. Wysokość strefy ochrony wynosi 710mm. Nadajnik emituje 36 wiązek promieni. Rozdzielczość wykrywania (średnica najmniejszego wykrywanego obiektu) wynosi 25mm. Ta bariera przeznaczona jet do ochrony ręki. Kurtyna zasilana jest napięciem 24V DC i posiada 2 uniwersalne wyjścia PNP lub NPN. Zasięg wykrywania (Sn) wynosi 0.3-9m pomiędzy nadajnikiem a odbiornikiem. Bariera posiada obudowę z profili aluminiowych, dostarczana jest w komplecie nadajnik plus odbiornik. Uchwyty montażowe oraz dedykowane do tych kurtyn kable z wtyczką, należy zamawiać osobno.

Dane techniczne

Producent	Panasonic
Seria	SF4B
Typ produktu	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa	typ 4
Liczba wiązek	36
Materiał korpusu	aluminum
Napięcie zasilania	24V DC
Przyłącze	kabel z wtyczką
Rodzaj ochrony	ochrona ręki
Rodzaj wyjść	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania	25mm
Stopień ochrony	IP67
Uwagi	nadajnik + odbiornik
Wysokość chroniona	710mm
Wysokość kurtyny	766mm
Zasięg wykrywania	0.3-9m
